8.15.3.22 IfcRoundedRectangleProfileDef（圆角矩形轮廓定义）

8.15.3.22.1 语义定义

IfcRoundedRectangleProfileDef 定义了一个具有等圆角的矩形，作为扫掠表面几何或扫掠面积实体所使用的轮廓定义。它通过 X 方向尺寸、Y 方向尺寸和圆角半径给出，并放置在由 Position 特性建立的二维位置坐标系内。它位于位置坐标系的中心，即边界框的中心。

沿革新实体在 IFC2x 中引入。

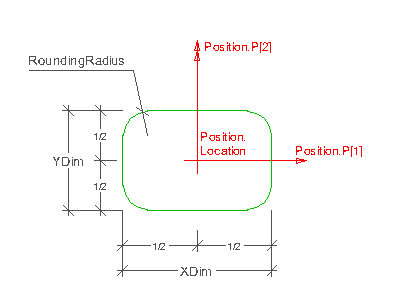

图 8.15.3.22.A 说明了圆角矩形轮廓定义的参数。

位置

参数化轮廓定义了其自身的位置坐标系。基础坐标系由使用该轮廓定义的扫掠表面或扫掠面积实体定义。它是以下任一对象的 xy 平面：

IfcSweptSurface.Position
IfcSweptAreaSolid.Position

或在截面化脊柱的情况下，是 IfcSectionedSpine.CrossSectionPositions 每个列表成员的 xy 平面。

通过使用位置坐标的偏移量，参数化轮廓可以居中定位（使用 x,y 偏移量 = 0.），或相对于轮廓的任何位置。显式坐标偏移用于定义基点（例如左上边界）。

参数

IfcRoundedRectangleProfileDef 在位置坐标系内定义，其中 XDim 定义矩形的长度度量（沿正 x 轴的一半），YDim 定义矩形的宽度度量（沿正 y 轴的一半），而 RoundingRadius 定义矩形所有四个角的曲率半径。

8.15.3.22.2 实体继承

8.15.3.22.3 特性

#	特性	类型	描述
IfcProfileDef (4)
1	ProfileType	IfcProfileTypeEnum	定义此轮廓定义应解析成的几何类型，即曲线或曲面区域。如果是曲线，轮廓应由扫掠曲面引用；如果是区域，轮廓应由扫掠实体引用。
2	ProfileName	OPTIONAL IfcLabel	轮廓的人类可读名称，例如根据标准轮廓表。如上所述，机器可读的标准轮廓名称应在 IfcExternalReference.ItemReference 中提供。
	HasExternalReference	SET [0:?] OF IfcExternalReferenceRelationship FOR RelatedResourceObjects	与轮廓关联的外部信息（例如库、分类或文档信息）的引用。 IFC4 变更新增反向特性。
	HasProperties	SET [0:?] OF IfcProfileProperties FOR ProfileDefinition	轮廓的附加属性，例如机械属性。 IFC4 变更新增反向特性。
IfcParameterizedProfileDef (1)
3	Position	OPTIONAL IfcAxis2Placement2D	参数化轮廓定义的位置坐标系。如果未指定，则不应用平移和旋转。
IfcRectangleProfileDef (2)
4	XDim	IfcPositiveLengthMeasure	矩形沿x轴方向的尺寸。
5	YDim	IfcPositiveLengthMeasure	矩形沿y轴方向的尺寸。
点击显示 7 个隐藏的继承特性点击隐藏 7 个继承特性
IfcRoundedRectangleProfileDef (1)
6	RoundingRadius	IfcPositiveLengthMeasure	矩形所有四个角等圆角圆弧的半径。

表 8.15.3.22.B

8.15.3.22.4 形式化命题

名称	描述
ValidRadius	特性 RoundingRadius 的值应小于或等于 XDim 和 YDim 特性值两者中的任一个的一半。
`((RoundingRadius <= (SELF\IfcRectangleProfileDef.XDim/2.)) AND (RoundingRadius <= (SELF\IfcRectangleProfileDef.YDim/2.)))`

表 8.15.3.22.C

8.15.3.22.5 属性集

Pset_ProfileMechanical
- MassPerLength（单位长度质量）
- CrossSectionArea（横截面面积）
- Perimeter（周长）
- MinimumPlateThickness（最小板厚）
- MaximumPlateThickness（最大板厚）
- CentreOfGravityInX（X轴重心）
- CentreOfGravityInY（Y轴重心）
- ShearCentreZ（Z向剪切中心）
- ShearCentreY（Y向剪切中心）
- MomentOfInertiaY（Y轴惯性矩）
- MomentOfInertiaZ（Z轴惯性矩）
- MomentOfInertiaYZ（YZ轴惯性矩）
- TorsionalConstantX（X轴扭转常数）
- WarpingConstant（翘曲常数）
- ShearDeformationAreaZ（Z向剪切变形面积）
- ShearDeformationAreaY（Y向剪切变形面积）
- MaximumSectionModulusY（最大Y向截面模量）
- MinimumSectionModulusY（最小Y向截面模量）
- MaximumSectionModulusZ（最大Z向截面模量）
- MinimumSectionModulusZ（最小Z向截面模量）
- TorsionalSectionModulus（扭转截面模量）
- ShearAreaZ（Z向剪切面积）
- ShearAreaY（Y向剪切面积）
- PlasticShapeFactorY（塑性形状系数Y）
- PlasticShapeFactorZ（塑性形状系数Z）

8.15.3.22.6 概念用法

概念	用法	描述
IfcProfileDef (1)
Property Sets for Profiles（剖面属性集）	通用用法	此概念可应用于以下资源 Pset_ProfileMechanical
点击显示 1 个隐藏的继承概念点击隐藏 1 个继承概念

概念

用法

描述

IfcProfileDef (1)

Property Sets for Profiles（剖面属性集）

通用用法

此概念可应用于以下资源

Pset_ProfileMechanical

点击显示 1 个隐藏的继承概念点击隐藏 1 个继承概念

表 8.15.3.22.D

8.15.3.22.7 形式化表示

ENTITY IfcRoundedRectangleProfileDef
 SUBTYPE OF (IfcRectangleProfileDef);
	RoundingRadius : IfcPositiveLengthMeasure;
 WHERE
	ValidRadius : ((RoundingRadius <= (SELF\IfcRectangleProfileDef.XDim/2.)) AND
 (RoundingRadius <= (SELF\IfcRectangleProfileDef.YDim/2.)));
END_ENTITY;

8.15.3.22.8 参考

IfcRectangleProfileDef
