8.15.3.20 IfcRectangleProfileDef（矩形轮廓定义）
8.15.3.20.1 语义定义
IfcRectangleProfileDef 定义了用作扫描表面几何或扫描实体轮廓定义的矩形。该矩形由其X向尺寸和Y向尺寸确定，并置于通过 Position 特性建立的二维位置坐标系中。其在位置坐标系中居中放置。
沿革 在IFC1.5中新增的实体。

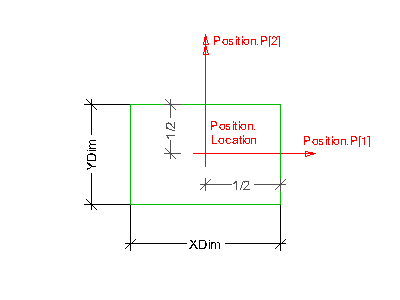

图1展示了矩形轮廓定义的参数。
位置
参数化轮廓定义了自身的位置坐标系。 基础坐标系由使用该轮廓定义的扫描表面或扫描实体定义。它是以下任一情况的xy平面：
- IfcSweptSurface.Position
- IfcSweptAreaSolid.Position
或在截面脊线情况下，为IfcSectionedSpine.CrossSectionPositions每个列表成员的xy平面。
通过使用位置坐标的偏移量，参数化轮廓可居中定位（使用x,y偏移量=0），或定位于相对于轮廓的任何位置。显式坐标偏移量用于定义关键点（例如，左上边界）。
参数
IfcRectangleProfileDef 在位置坐标系内定义，其中 XDim 定义矩形长度的尺寸度量（沿x轴正方向的一半），YDim 定义矩形宽度的尺寸度量（沿y轴正方向的一半）。
8.15.3.20.2 实体继承
8.15.3.20.3 特性
| # | 特性 | 类型 | 描述 |
|---|---|---|---|
| IfcProfileDef (4) | |||
| 1 | ProfileType | IfcProfileTypeEnum |
定义此轮廓定义应解析成的几何类型，即曲线或曲面区域。如果是曲线，轮廓应由扫掠曲面引用；如果是区域，轮廓应由扫掠实体引用。 |
| 2 | ProfileName | OPTIONAL IfcLabel |
轮廓的人类可读名称，例如根据标准轮廓表。如上所述，机器可读的标准轮廓名称应在 IfcExternalReference.ItemReference 中提供。 |
| HasExternalReference | SET [0:?] OF IfcExternalReferenceRelationship FOR RelatedResourceObjects |
与轮廓关联的外部信息（例如库、分类或文档信息）的引用。 |
|
| HasProperties | SET [0:?] OF IfcProfileProperties FOR ProfileDefinition |
轮廓的附加属性，例如机械属性。 |
|
| IfcParameterizedProfileDef (1) | |||
| 3 | Position | OPTIONAL IfcAxis2Placement2D |
参数化轮廓定义的位置坐标系。如果未指定，则不应用平移和旋转。 |
| 点击显示 5 个隐藏的继承特性 点击隐藏 5 个继承特性 | |||
| IfcRectangleProfileDef (2) | |||
| 4 | XDim | IfcPositiveLengthMeasure |
矩形沿x轴方向的尺寸。 |
| 5 | YDim | IfcPositiveLengthMeasure |
矩形沿y轴方向的尺寸。 |
8.15.3.20.4 属性集
-
Pset_ProfileMechanical
- MassPerLength（单位长度质量）
- CrossSectionArea（横截面面积）
- Perimeter（周长）
- MinimumPlateThickness（最小板厚）
- MaximumPlateThickness（最大板厚）
- CentreOfGravityInX（X轴重心）
- CentreOfGravityInY（Y轴重心）
- ShearCentreZ（Z向剪切中心）
- ShearCentreY（Y向剪切中心）
- MomentOfInertiaY（Y轴惯性矩）
- MomentOfInertiaZ（Z轴惯性矩）
- MomentOfInertiaYZ（YZ轴惯性矩）
- TorsionalConstantX（X轴扭转常数）
- WarpingConstant（翘曲常数）
- ShearDeformationAreaZ（Z向剪切变形面积）
- ShearDeformationAreaY（Y向剪切变形面积）
- MaximumSectionModulusY（最大Y向截面模量）
- MinimumSectionModulusY（最小Y向截面模量）
- MaximumSectionModulusZ（最大Z向截面模量）
- MinimumSectionModulusZ（最小Z向截面模量）
- TorsionalSectionModulus（扭转截面模量）
- ShearAreaZ（Z向剪切面积）
- ShearAreaY（Y向剪切面积）
- PlasticShapeFactorY（塑性形状系数Y）
- PlasticShapeFactorZ（塑性形状系数Z）
8.15.3.20.5 概念用法
| 概念 | 用法 | 描述 | |
|---|---|---|---|
| IfcProfileDef (1) | |||
| Property Sets for Profiles（剖面属性集） | 通用用法 |
此概念可应用于以下资源 |
|
| 点击显示 1 个隐藏的继承概念 点击隐藏 1 个继承概念 | |||
8.15.3.20.6 形式化表示
ENTITY IfcRectangleProfileDef
SUPERTYPE OF (ONEOF
(IfcRectangleHollowProfileDef
,IfcRoundedRectangleProfileDef))
SUBTYPE OF (IfcParameterizedProfileDef);
XDim : IfcPositiveLengthMeasure;
YDim : IfcPositiveLengthMeasure;
END_ENTITY;
