8.15.3.1 IfcArbitraryClosedProfileDef（任意闭合轮廓定义）

8.15.3.1.1 语义定义

闭合轮廓 IfcArbitraryClosedProfileDef 定义了用于扫描曲面几何、扫描实体或截面脊线的任意二维轮廓。它通过一个外部边界来定义，基于该边界可以构建曲面或实体。

沿革 新实体，在IFC1.5中引入。该实体在IFC2x中已从_IfcArbitraryProfileDef_重命名。

非形式化命题

1. OuterCurve 应为一条闭合曲线。
2. OuterCurve 不应相交。

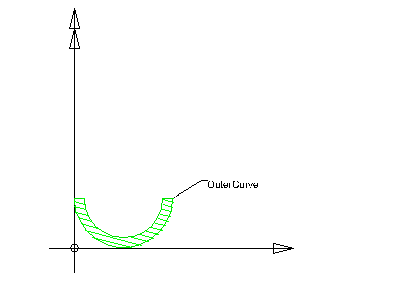

图 8.15.3.1.A 展示了任意闭合轮廓定义。OuterCurve 在基础坐标系中定义。基础坐标系由使用该轮廓定义的扫描曲面或扫描实体定义。它是以下任一情况的 xy 平面：

• IfcSweptSurface.Position
• IfcSweptAreaSolid.Position

或在截面脊线情况下，为 IfcSectionedSpine.CrossSectionPositions 每个列表成员的 xy 平面。OuterCurve 特性定义了一条二维闭合有界曲线。

8.15.3.1.2 实体继承

1. • IfcProfileDef
2. • IfcArbitraryClosedProfileDef
   • IfcArbitraryOpenProfileDef
   • IfcCompositeProfileDef
   • IfcDerivedProfileDef
   • IfcOpenCrossProfileDef
   • IfcParameterizedProfileDef
3. • IfcArbitraryProfileDefWithVoids

8.15.3.1.3 特性

8.15.3.1.4 形式化命题

OuterCurve.Dim = 2

NOT('IFC4X3_DEV_62887e3f.IFCLINE' IN TYPEOF(OuterCurve))

NOT('IFC4X3_DEV_62887e3f.IFCOFFSETCURVE2D' IN TYPEOF(OuterCurve))

8.15.3.1.5 属性集

• Pset_ProfileArbitraryDoubleT
  • OverallWidth（总宽度）
  • LeftFlangeWidth（左侧法兰宽度）
  • RightFlangeWidth（右翼缘宽度）
  • OverallDepth（总深度）
  • FlangeDepth（法兰深度）
  • FlangeDraft（法兰拔模）
  • FlangeChamfer（法兰倒角）
  • FlangeBaseFillet（法兰根部圆角）
  • FlangeTopFillet（法兰顶部圆角）
  • StemBaseWidth（阀杆底部宽度）
  • StemTopWidth（阀杆顶部宽度）
  • StemBaseChamfer（阀杆底部倒角）
  • StemTopChamfer（阀杆顶部倒角）
  • StemBaseFillet（阀杆底部圆角）
  • StemTopFillet（阀杆顶部圆角）
• Pset_ProfileMechanical
  • MassPerLength（单位长度质量）
  • CrossSectionArea（横截面面积）
  • Perimeter（周长）
  • MinimumPlateThickness（最小板厚）
  • MaximumPlateThickness（最大板厚）
  • CentreOfGravityInX（X轴重心）
  • CentreOfGravityInY（Y轴重心）
  • ShearCentreZ（Z向剪切中心）
  • ShearCentreY（Y向剪切中心）
  • MomentOfInertiaY（Y轴惯性矩）
  • MomentOfInertiaZ（Z轴惯性矩）
  • MomentOfInertiaYZ（YZ轴惯性矩）
  • TorsionalConstantX（X轴扭转常数）
  • WarpingConstant（翘曲常数）
  • ShearDeformationAreaZ（Z向剪切变形面积）
  • ShearDeformationAreaY（Y向剪切变形面积）
  • MaximumSectionModulusY（最大Y向截面模量）
  • MinimumSectionModulusY（最小Y向截面模量）
  • MaximumSectionModulusZ（最大Z向截面模量）
  • MinimumSectionModulusZ（最小Z向截面模量）
  • TorsionalSectionModulus（扭转截面模量）
  • ShearAreaZ（Z向剪切面积）
  • ShearAreaY（Y向剪切面积）
  • PlasticShapeFactorY（塑性形状系数Y）
  • PlasticShapeFactorZ（塑性形状系数Z）

8.15.3.1.6 概念用法

8.15.3.1.7 形式化表示

ENTITY IfcArbitraryClosedProfileDef
 SUPERTYPE OF (ONEOF
	(IfcArbitraryProfileDefWithVoids))
 SUBTYPE OF (IfcProfileDef);
	OuterCurve : IfcCurve;
 WHERE
	WR1 : OuterCurve.Dim = 2;
	WR2 : NOT('IFC4X3_DEV_62887e3f.IFCLINE' IN TYPEOF(OuterCurve));
	WR3 : NOT('IFC4X3_DEV_62887e3f.IFCOFFSETCURVE2D' IN TYPEOF(OuterCurve));
END_ENTITY;

8.15.3.1.8 参考

• IfcArbitraryProfileDefWithVoids
• IfcProfileDef
