8.15.3.25 IfcTShapeProfileDef（T形轮廓定义）

8.15.3.25.1 语义定义

IfcTShapeProfileDef 定义了一个截面轮廓，提供用于扫掠面积实体的T形截面的定义参数。其参数相对于位置坐标系的定向如下所示。位置坐标系的中心位于轮廓边界框的中心。

沿革 IFC2x2 中的新实体。

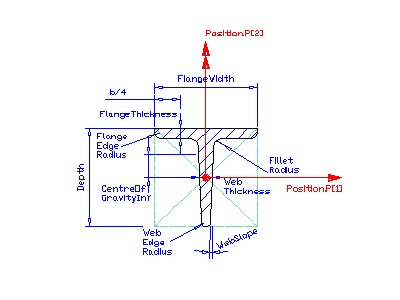

图1展示了T形轮廓定义的参数。

位置

参数化轮廓定义了其自身的位置坐标系。基础坐标系由使用该轮廓定义的扫掠面积实体定义。它是以下对象的xy平面：

IfcSweptAreaSolid.Position

通过使用位置偏移，参数化轮廓可以居中定位（使用x、y偏移=0.），或相对于轮廓位于任何位置。

8.15.3.25.2 实体继承

- IfcProfileDef

8.15.3.25.3 特性

#	特性	类型	描述
IfcProfileDef (4)
1	ProfileType	IfcProfileTypeEnum	定义此轮廓定义应解析成的几何类型，即曲线或曲面区域。如果是曲线，轮廓应由扫掠曲面引用；如果是区域，轮廓应由扫掠实体引用。
2	ProfileName	OPTIONAL IfcLabel	轮廓的人类可读名称，例如根据标准轮廓表。如上所述，机器可读的标准轮廓名称应在 IfcExternalReference.ItemReference 中提供。
	HasExternalReference	SET [0:?] OF IfcExternalReferenceRelationship FOR RelatedResourceObjects	与轮廓关联的外部信息（例如库、分类或文档信息）的引用。 IFC4 变更新增反向特性。
	HasProperties	SET [0:?] OF IfcProfileProperties FOR ProfileDefinition	轮廓的附加属性，例如机械属性。 IFC4 变更新增反向特性。
IfcParameterizedProfileDef (1)
3	Position	OPTIONAL IfcAxis2Placement2D	参数化轮廓定义的位置坐标系。如果未指定，则不应用平移和旋转。
点击显示 5 个隐藏的继承特性点击隐藏 5 个继承特性
IfcTShapeProfileDef (9)
4	Depth	IfcPositiveLengthMeasure	深度，见上图（= h）。
5	FlangeWidth	IfcPositiveLengthMeasure	翼缘长度，见上图（= b）。
6	WebThickness	IfcPositiveLengthMeasure	腹板的恒定壁厚（= ts）。
7	FlangeThickness	IfcPositiveLengthMeasure	翼缘的恒定壁厚（= tg）。
8	FilletRadius	OPTIONAL IfcNonNegativeLengthMeasure	根据上图所示的圆角半径（= r1）。
9	FlangeEdgeRadius	OPTIONAL IfcNonNegativeLengthMeasure	根据上图所示的边缘半径（= r2）。
10	WebEdgeRadius	OPTIONAL IfcNonNegativeLengthMeasure	根据上图所示的边缘半径（= r3）。
11	WebSlope	OPTIONAL IfcPlaneAngleMeasure	轮廓腹板的斜率。
12	FlangeSlope	OPTIONAL IfcPlaneAngleMeasure	轮廓翼缘的斜率。

表 8.15.3.25.B

8.15.3.25.4 形式化命题

名称	描述
ValidFlangeThickness	翼缘厚度应小于深度。
`FlangeThickness < Depth`
ValidWebThickness	腹板厚度应小于翼缘长度。
`WebThickness < FlangeWidth`

表 8.15.3.25.C

8.15.3.25.5 属性集

Pset_ProfileMechanical
- MassPerLength（单位长度质量）
- CrossSectionArea（横截面面积）
- Perimeter（周长）
- MinimumPlateThickness（最小板厚）
- MaximumPlateThickness（最大板厚）
- CentreOfGravityInX（X轴重心）
- CentreOfGravityInY（Y轴重心）
- ShearCentreZ（Z向剪切中心）
- ShearCentreY（Y向剪切中心）
- MomentOfInertiaY（Y轴惯性矩）
- MomentOfInertiaZ（Z轴惯性矩）
- MomentOfInertiaYZ（YZ轴惯性矩）
- TorsionalConstantX（X轴扭转常数）
- WarpingConstant（翘曲常数）
- ShearDeformationAreaZ（Z向剪切变形面积）
- ShearDeformationAreaY（Y向剪切变形面积）
- MaximumSectionModulusY（最大Y向截面模量）
- MinimumSectionModulusY（最小Y向截面模量）
- MaximumSectionModulusZ（最大Z向截面模量）
- MinimumSectionModulusZ（最小Z向截面模量）
- TorsionalSectionModulus（扭转截面模量）
- ShearAreaZ（Z向剪切面积）
- ShearAreaY（Y向剪切面积）
- PlasticShapeFactorY（塑性形状系数Y）
- PlasticShapeFactorZ（塑性形状系数Z）

8.15.3.25.6 概念用法

概念	用法	描述
IfcProfileDef (1)
Property Sets for Profiles（剖面属性集）	通用用法	此概念可应用于以下资源 Pset_ProfileMechanical
点击显示 1 个隐藏的继承概念点击隐藏 1 个继承概念

概念

用法

描述

IfcProfileDef (1)

Property Sets for Profiles（剖面属性集）

通用用法

此概念可应用于以下资源

Pset_ProfileMechanical

点击显示 1 个隐藏的继承概念点击隐藏 1 个继承概念

表 8.15.3.25.D

8.15.3.25.7 形式化表示

ENTITY IfcTShapeProfileDef
 SUBTYPE OF (IfcParameterizedProfileDef);
	Depth : IfcPositiveLengthMeasure;
	FlangeWidth : IfcPositiveLengthMeasure;
	WebThickness : IfcPositiveLengthMeasure;
	FlangeThickness : IfcPositiveLengthMeasure;
	FilletRadius : OPTIONAL IfcNonNegativeLengthMeasure;
	FlangeEdgeRadius : OPTIONAL IfcNonNegativeLengthMeasure;
	WebEdgeRadius : OPTIONAL IfcNonNegativeLengthMeasure;
	WebSlope : OPTIONAL IfcPlaneAngleMeasure;
	FlangeSlope : OPTIONAL IfcPlaneAngleMeasure;
 WHERE
	ValidFlangeThickness : FlangeThickness < Depth;
	ValidWebThickness : WebThickness < FlangeWidth;
END_ENTITY;

8.15.3.25.8 参考

IfcParameterizedProfileDef
