8.15.3.12 IfcIShapeProfileDef（I形轮廓定义）

8.15.3.12.1 语义定义

IfcIShapeProfileDef 定义了一个截面轮廓，提供'I'形或'H'形截面的定义参数。I形轮廓具有总高度、宽度以及腹板和翼缘厚度的值。此外，还可以提供圆角半径、翼缘边缘半径和翼缘坡度。此轮廓定义表示一个关于其主轴和次轴对称的I形截面；顶部和底部翼缘相等且以腹板为中心。

沿革新实体，在IFC2x中引入。

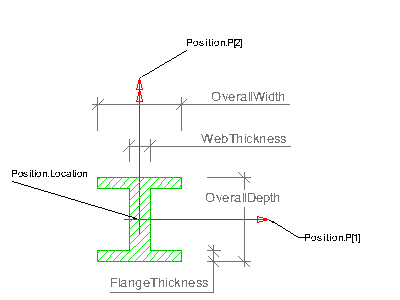

图1说明了I形轮廓定义的参数。

位置

参数化轮廓定义了其自身的位置坐标系。基础坐标系由使用该轮廓定义的扫描面积实体定义。它是以下对象的xy平面：

IfcSweptAreaSolid.Position

通过使用位置偏移，参数化轮廓可以居中定位（使用x,y偏移=0.），或相对于轮廓的任何位置。显式坐标偏移用于定义基点（例如左上边界）。

参数

参数化轮廓由一组参数特性定义，参见下面的特性定义。

位置

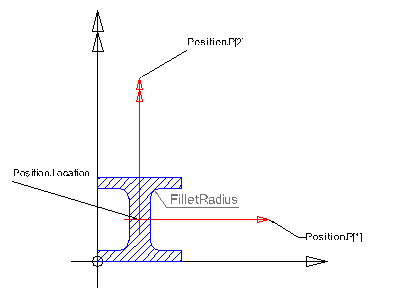

通过使用Position特性将轮廓插入到扫描面积实体的基础坐标系中。在此示例中（左下角基点），IfcAxis2Placement2D的特性值为：

Location = IfcCartesianPoint(<1/2 OverallWidth>,<1/2 OverallDepth>)
RefDirection = NIL（默认为1.,0.）

参数如果给出了FilletRadius，则它同样应用于由腹板和翼缘创建的所有四个角。

8.15.3.12.2 实体继承

- IfcProfileDef

8.15.3.12.3 特性

#	特性	类型	描述
IfcProfileDef (4)
1	ProfileType	IfcProfileTypeEnum	定义此轮廓定义应解析成的几何类型，即曲线或曲面区域。如果是曲线，轮廓应由扫掠曲面引用；如果是区域，轮廓应由扫掠实体引用。
2	ProfileName	OPTIONAL IfcLabel	轮廓的人类可读名称，例如根据标准轮廓表。如上所述，机器可读的标准轮廓名称应在 IfcExternalReference.ItemReference 中提供。
	HasExternalReference	SET [0:?] OF IfcExternalReferenceRelationship FOR RelatedResourceObjects	与轮廓关联的外部信息（例如库、分类或文档信息）的引用。 IFC4 变更新增反向特性。
	HasProperties	SET [0:?] OF IfcProfileProperties FOR ProfileDefinition	轮廓的附加属性，例如机械属性。 IFC4 变更新增反向特性。
IfcParameterizedProfileDef (1)
3	Position	OPTIONAL IfcAxis2Placement2D	参数化轮廓定义的位置坐标系。如果未指定，则不应用平移和旋转。
点击显示 5 个隐藏的继承特性点击隐藏 5 个继承特性
IfcIShapeProfileDef (7)
4	OverallWidth	IfcPositiveLengthMeasure	宽度的总范围，定义为平行于位置坐标系的x轴。
5	OverallDepth	IfcPositiveLengthMeasure	高度的总范围，定义为平行于位置坐标系的y轴。
6	WebThickness	IfcPositiveLengthMeasure	I形腹板的厚度。腹板以位置坐标系的x轴和y轴为中心。
7	FlangeThickness	IfcPositiveLengthMeasure	I形翼缘的厚度。上翼缘和下翼缘具有相同的厚度，并且它们以位置坐标系的y轴为中心。
8	FilletRadius	OPTIONAL IfcNonNegativeLengthMeasure	腹板和翼缘之间的圆角。如果为锐边则为0，如果未知则省略。
9	FlangeEdgeRadius	OPTIONAL IfcNonNegativeLengthMeasure	上翼缘下边缘和下翼缘上边缘的半径。如果为锐边则为0，如果未知则省略。
10	FlangeSlope	OPTIONAL IfcPlaneAngleMeasure	上翼缘下表面和下翼缘上表面的坡度。在锥形翼缘的情况下为非零，在平行翼缘的情况下为0，如果未知则省略。

表 8.15.3.12.C

8.15.3.12.4 形式化命题

名称	描述
ValidFilletRadius	如果给出圆角半径，则应在允许值范围内。
`NOT(EXISTS(FilletRadius)) OR ((FilletRadius <= (OverallWidth - WebThickness)/2.) AND (FilletRadius <= (OverallDepth - (2. * FlangeThickness))/2.))`
ValidFlangeThickness	翼缘厚度之和应小于总高度。
`(2. * FlangeThickness) < OverallDepth`
ValidWebThickness	腹板厚度应小于翼缘宽度。
`WebThickness < OverallWidth`

表 8.15.3.12.D

8.15.3.12.5 属性集

Pset_ProfileMechanical
- MassPerLength（单位长度质量）
- CrossSectionArea（横截面面积）
- Perimeter（周长）
- MinimumPlateThickness（最小板厚）
- MaximumPlateThickness（最大板厚）
- CentreOfGravityInX（X轴重心）
- CentreOfGravityInY（Y轴重心）
- ShearCentreZ（Z向剪切中心）
- ShearCentreY（Y向剪切中心）
- MomentOfInertiaY（Y轴惯性矩）
- MomentOfInertiaZ（Z轴惯性矩）
- MomentOfInertiaYZ（YZ轴惯性矩）
- TorsionalConstantX（X轴扭转常数）
- WarpingConstant（翘曲常数）
- ShearDeformationAreaZ（Z向剪切变形面积）
- ShearDeformationAreaY（Y向剪切变形面积）
- MaximumSectionModulusY（最大Y向截面模量）
- MinimumSectionModulusY（最小Y向截面模量）
- MaximumSectionModulusZ（最大Z向截面模量）
- MinimumSectionModulusZ（最小Z向截面模量）
- TorsionalSectionModulus（扭转截面模量）
- ShearAreaZ（Z向剪切面积）
- ShearAreaY（Y向剪切面积）
- PlasticShapeFactorY（塑性形状系数Y）
- PlasticShapeFactorZ（塑性形状系数Z）

8.15.3.12.6 概念用法

概念	用法	描述
IfcProfileDef (1)
Property Sets for Profiles（剖面属性集）	通用用法	此概念可应用于以下资源 Pset_ProfileMechanical
点击显示 1 个隐藏的继承概念点击隐藏 1 个继承概念

概念

用法

描述

IfcProfileDef (1)

Property Sets for Profiles（剖面属性集）

通用用法

此概念可应用于以下资源

Pset_ProfileMechanical

点击显示 1 个隐藏的继承概念点击隐藏 1 个继承概念

表 8.15.3.12.E

8.15.3.12.7 形式化表示

ENTITY IfcIShapeProfileDef
 SUBTYPE OF (IfcParameterizedProfileDef);
	OverallWidth : IfcPositiveLengthMeasure;
	OverallDepth : IfcPositiveLengthMeasure;
	WebThickness : IfcPositiveLengthMeasure;
	FlangeThickness : IfcPositiveLengthMeasure;
	FilletRadius : OPTIONAL IfcNonNegativeLengthMeasure;
	FlangeEdgeRadius : OPTIONAL IfcNonNegativeLengthMeasure;
	FlangeSlope : OPTIONAL IfcPlaneAngleMeasure;
 WHERE
	ValidFilletRadius : NOT(EXISTS(FilletRadius)) OR
((FilletRadius <= (OverallWidth - WebThickness)/2.) AND
 (FilletRadius <= (OverallDepth - (2. * FlangeThickness))/2.));
	ValidFlangeThickness : (2. * FlangeThickness) < OverallDepth;
	ValidWebThickness : WebThickness < OverallWidth;
END_ENTITY;

8.15.3.12.8 参考

IfcParameterizedProfileDef
