8.15.3.26 IfcTrapeziumProfileDef（梯形轮廓定义）
8.15.3.26.1 语义定义
IfcTrapeziumProfileDef 定义了一个梯形作为扫描表面几何或扫描面积实体所使用的轮廓定义。它通过顶部X和底部X范围、Y范围以及顶部X范围的偏移量来给定，并放置在由 Position 特性建立的二维位置坐标系中。它位于位置坐标系的中心，即边界框的中心。
沿革 新实体，在IFC1.5中引入。在IFC2x中其使用定义已变更。

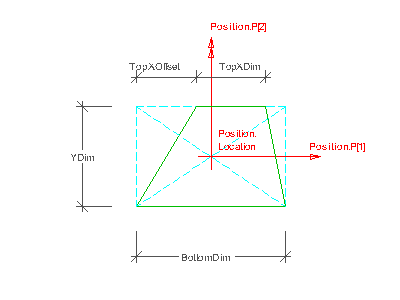

图1展示了梯形轮廓定义的参数。
位置
参数化轮廓定义了其自身的位置坐标系。基础坐标系由使用该轮廓定义的扫描表面或扫描面积实体定义。它是以下任一情况的xy平面：
- IfcSweptSurface.Position
- IfcSweptAreaSolid.Position
或在分段轴线情况下，为 IfcSectionedSpine.CrossSectionPositions 每个列表成员的xy平面。
通过使用位置坐标的偏移量，参数化轮廓可以居中定位（使用x,y偏移量=0.），或相对于轮廓的任何位置定位。显式坐标偏移用于定义基点（例如左上边界）。
参数
IfcTrapeziumProfileDef 在位置坐标系内定义，其中 BottomDim 定义底线的长度度量（沿正x轴的一半），YDim 定义底线和顶线平行距离的长度度量（沿正y轴的一半）。顶线从 -BottomLine/2,YDim 开始，具有 TopXOffset 的偏移距离（可为负值、零或正值），并沿正x轴具有 TopXDim 的长度。
8.15.3.26.2 实体继承
8.15.3.26.3 特性
| # | 特性 | 类型 | 描述 |
|---|---|---|---|
| IfcProfileDef (4) | |||
| 1 | ProfileType | IfcProfileTypeEnum |
定义此轮廓定义应解析成的几何类型，即曲线或曲面区域。如果是曲线，轮廓应由扫掠曲面引用；如果是区域，轮廓应由扫掠实体引用。 |
| 2 | ProfileName | OPTIONAL IfcLabel |
轮廓的人类可读名称，例如根据标准轮廓表。如上所述，机器可读的标准轮廓名称应在 IfcExternalReference.ItemReference 中提供。 |
| HasExternalReference | SET [0:?] OF IfcExternalReferenceRelationship FOR RelatedResourceObjects |
与轮廓关联的外部信息（例如库、分类或文档信息）的引用。 |
|
| HasProperties | SET [0:?] OF IfcProfileProperties FOR ProfileDefinition |
轮廓的附加属性，例如机械属性。 |
|
| IfcParameterizedProfileDef (1) | |||
| 3 | Position | OPTIONAL IfcAxis2Placement2D |
参数化轮廓定义的位置坐标系。如果未指定，则不应用平移和旋转。 |
| 点击显示 5 个隐藏的继承特性 点击隐藏 5 个继承特性 | |||
| IfcTrapeziumProfileDef (4) | |||
| 4 | BottomXDim | IfcPositiveLengthMeasure |
沿隐式x轴测量的底线范围。 |
| 5 | TopXDim | IfcPositiveLengthMeasure |
沿隐式x轴测量的顶线范围。 |
| 6 | YDim | IfcPositiveLengthMeasure |
沿隐式y轴测量的平行底线和顶线之间的距离范围。 |
| 7 | TopXOffset | IfcLengthMeasure |
从顶线开始到底线的偏移量，沿隐式x轴测量。 |
8.15.3.26.4 属性集
-
Pset_ProfileMechanical
- MassPerLength（单位长度质量）
- CrossSectionArea（横截面面积）
- Perimeter（周长）
- MinimumPlateThickness（最小板厚）
- MaximumPlateThickness（最大板厚）
- CentreOfGravityInX（X轴重心）
- CentreOfGravityInY（Y轴重心）
- ShearCentreZ（Z向剪切中心）
- ShearCentreY（Y向剪切中心）
- MomentOfInertiaY（Y轴惯性矩）
- MomentOfInertiaZ（Z轴惯性矩）
- MomentOfInertiaYZ（YZ轴惯性矩）
- TorsionalConstantX（X轴扭转常数）
- WarpingConstant（翘曲常数）
- ShearDeformationAreaZ（Z向剪切变形面积）
- ShearDeformationAreaY（Y向剪切变形面积）
- MaximumSectionModulusY（最大Y向截面模量）
- MinimumSectionModulusY（最小Y向截面模量）
- MaximumSectionModulusZ（最大Z向截面模量）
- MinimumSectionModulusZ（最小Z向截面模量）
- TorsionalSectionModulus（扭转截面模量）
- ShearAreaZ（Z向剪切面积）
- ShearAreaY（Y向剪切面积）
- PlasticShapeFactorY（塑性形状系数Y）
- PlasticShapeFactorZ（塑性形状系数Z）
8.15.3.26.5 概念用法
| 概念 | 用法 | 描述 | |
|---|---|---|---|
| IfcProfileDef (1) | |||
| Property Sets for Profiles（剖面属性集） | 通用用法 |
此概念可应用于以下资源 |
|
| 点击显示 1 个隐藏的继承概念 点击隐藏 1 个继承概念 | |||
8.15.3.26.6 形式化表示
ENTITY IfcTrapeziumProfileDef
SUBTYPE OF (IfcParameterizedProfileDef);
BottomXDim : IfcPositiveLengthMeasure;
TopXDim : IfcPositiveLengthMeasure;
YDim : IfcPositiveLengthMeasure;
TopXOffset : IfcLengthMeasure;
END_ENTITY;
