8.15.3.9 IfcCompositeProfileDef（复合轮廓定义）

RV ⓘ

AbV ⓘ

8.15.3.9.1 语义定义

IfcCompositeProfileDef 通过组合其他轮廓来定义轮廓。该组合由至少两个其他轮廓定义组成。任何轮廓定义（除其他复合轮廓外）均可用于构建复合轮廓。

沿革新实体，在 IFC2x 中新增。

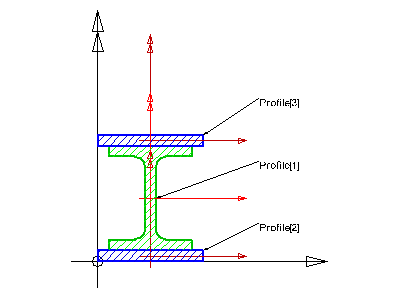

图 8.15.3.9.A 展示了复合轮廓定义。IfcCompositeProfileDef 不定义自身的位置坐标系，而是直接在基础坐标系中定义。基础坐标系由使用该轮廓定义的扫描曲面或扫描实体定义。它是以下任一情况的xy平面：

IfcSweptSurface.Position
IfcSweptAreaSolid.Position

或在截面脊线情况下，它是 IfcSectionedSpine.CrossSectionPositions 每个列表成员的xy平面。IfcCompositeProfileDef 使用其他轮廓定义进行定义。这些其他轮廓定义直接插入基础坐标系中。

对于参数化轮廓定义，这些标准轮廓的 Position 特性用于相对放置各个轮廓。
对于任意轮廓定义，每个笛卡尔坐标直接在基础坐标系中给出。

双轮廓特殊情况

如果通过轮廓组合对双轮廓进行建模，基轮廓应仅指定一次。然后通过 IfcMirroredProfileDef 直接包含在复合轮廓中，并间接附加包含。例如，由两个L100x10角钢组成、中间有10mm空气间隙的双角钢，即 | | 形状，可建模为：

single_L : IfcLShapeProfileDef := IfcLShapeProfileDef(AREA, 'L100X100X10',
  IfcAxis2Placement2D(IfcCartesianPoint(((.100+.010)/2., .0)), ?),
  .100, .100, .010, .012, ?, 0., ?, ?);

double_L : IfcCompositeProfileDef := IfcCompositeProfileDef(AREA, 'double angle',
  (single_L, IfcMirroredProfileDef(AREA, ?, single_L, ?)), 'twin profile');

8.15.3.9.2 实体继承

- IfcProfileDef

8.15.3.9.3 特性

#	特性	类型	描述
IfcProfileDef (4)
1	ProfileType	IfcProfileTypeEnum	定义此轮廓定义应解析成的几何类型，即曲线或曲面区域。如果是曲线，轮廓应由扫掠曲面引用；如果是区域，轮廓应由扫掠实体引用。
2	ProfileName	OPTIONAL IfcLabel	轮廓的人类可读名称，例如根据标准轮廓表。如上所述，机器可读的标准轮廓名称应在 IfcExternalReference.ItemReference 中提供。
	HasExternalReference	SET [0:?] OF IfcExternalReferenceRelationship FOR RelatedResourceObjects	与轮廓关联的外部信息（例如库、分类或文档信息）的引用。 IFC4 变更新增反向特性。
	HasProperties	SET [0:?] OF IfcProfileProperties FOR ProfileDefinition	轮廓的附加属性，例如机械属性。 IFC4 变更新增反向特性。
点击显示 4 个隐藏的继承特性点击隐藏 4 个继承特性
IfcCompositeProfileDef (2)
3	Profiles	SET [2:?] OF IfcProfileDef	用于定义复合轮廓的轮廓集合。
4	Label	OPTIONAL IfcLabel	可用于引用该组合的名称。名称的实际含义应在应用上下文中定义。

表 8.15.3.9.B

8.15.3.9.4 形式化命题

名称	描述
InvariantProfileType	所有轮廓应均为面积轮廓或均为曲线轮廓。
`SIZEOF(QUERY(temp <* Profiles \| temp.ProfileType <> Profiles[1].ProfileType)) = 0`
NoRecursion	复合轮廓不应包含其他复合轮廓，即不允许递归定义。
`SIZEOF(QUERY(temp <* Profiles \| 'IFC4X3_DEV_62887e3f.IFCCOMPOSITEPROFILEDEF' IN TYPEOF(temp))) = 0`

表 8.15.3.9.C

8.15.3.9.5 属性集

Pset_ProfileMechanical
- MassPerLength（单位长度质量）
- CrossSectionArea（横截面面积）
- Perimeter（周长）
- MinimumPlateThickness（最小板厚）
- MaximumPlateThickness（最大板厚）
- CentreOfGravityInX（X轴重心）
- CentreOfGravityInY（Y轴重心）
- ShearCentreZ（Z向剪切中心）
- ShearCentreY（Y向剪切中心）
- MomentOfInertiaY（Y轴惯性矩）
- MomentOfInertiaZ（Z轴惯性矩）
- MomentOfInertiaYZ（YZ轴惯性矩）
- TorsionalConstantX（X轴扭转常数）
- WarpingConstant（翘曲常数）
- ShearDeformationAreaZ（Z向剪切变形面积）
- ShearDeformationAreaY（Y向剪切变形面积）
- MaximumSectionModulusY（最大Y向截面模量）
- MinimumSectionModulusY（最小Y向截面模量）
- MaximumSectionModulusZ（最大Z向截面模量）
- MinimumSectionModulusZ（最小Z向截面模量）
- TorsionalSectionModulus（扭转截面模量）
- ShearAreaZ（Z向剪切面积）
- ShearAreaY（Y向剪切面积）
- PlasticShapeFactorY（塑性形状系数Y）
- PlasticShapeFactorZ（塑性形状系数Z）

8.15.3.9.6 概念用法

概念	用法	描述
IfcProfileDef (1)
Property Sets for Profiles（剖面属性集）	通用用法	此概念可应用于以下资源 Pset_ProfileMechanical
点击显示 1 个隐藏的继承概念点击隐藏 1 个继承概念

概念

用法

描述

IfcProfileDef (1)

Property Sets for Profiles（剖面属性集）

通用用法

此概念可应用于以下资源

Pset_ProfileMechanical

点击显示 1 个隐藏的继承概念点击隐藏 1 个继承概念

表 8.15.3.9.D

8.15.3.9.7 形式化表示

ENTITY IfcCompositeProfileDef
 SUBTYPE OF (IfcProfileDef);
	Profiles : SET [2:?] OF IfcProfileDef;
	Label : OPTIONAL IfcLabel;
 WHERE
	InvariantProfileType : SIZEOF(QUERY(temp <* Profiles | temp.ProfileType <> Profiles[1].ProfileType)) = 0;
	NoRecursion : SIZEOF(QUERY(temp <* Profiles | 'IFC4X3_DEV_62887e3f.IFCCOMPOSITEPROFILEDEF' IN TYPEOF(temp))) = 0;
END_ENTITY;
