8.15.3.8 IfcCircleProfileDef（圆形轮廓定义）

8.15.3.8.1 语义定义

IfcCircleProfileDef 定义了一个圆形，作为扫掠曲面几何体或扫掠实体所使用的轮廓定义。它通过其 Radius 特性给定，并置于由 Position 特性建立的二维位置坐标系中。

沿革 在 IFC1.5 中的新实体。

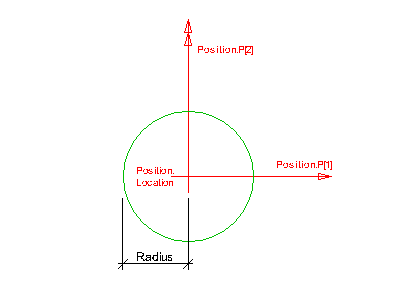

图 8.15.3.8.A 说明了圆形轮廓定义的参数。参数化轮廓定义了其自身的位置坐标系。基础坐标系由使用该轮廓定义的扫掠曲面或扫掠实体定义。它是以下任一对象的 xy 平面：

• IfcSweptSurface.Position
• IfcSweptAreaSolid.Position

或者，在截面脊线的情况下，它是 IfcSectionedSpine.CrossSectionPositions 每个列表成员的 xy 平面。通过使用位置坐标的偏移量，参数化轮廓可以居中定位（使用 x,y 偏移量 = 0.），或相对于轮廓的任何位置。显式坐标偏移用于定义基点（例如左上边界）。Position 特性定义了圆形的二维位置坐标系。 Radius 特性定义了圆形的半径。

8.15.3.8.2 实体继承

1. • IfcProfileDef
2. • IfcParameterizedProfileDef
   • IfcArbitraryClosedProfileDef
   • IfcArbitraryOpenProfileDef
   • IfcCompositeProfileDef
   • IfcDerivedProfileDef
   • IfcOpenCrossProfileDef
3. • IfcCircleProfileDef
   • IfcAsymmetricIShapeProfileDef
   • IfcCShapeProfileDef
   • IfcEllipseProfileDef
   • IfcIShapeProfileDef
   • IfcLShapeProfileDef
   • IfcRectangleProfileDef
   • IfcTShapeProfileDef
   • IfcTrapeziumProfileDef
   • IfcUShapeProfileDef
   • IfcZShapeProfileDef
4. • IfcCircleHollowProfileDef

8.15.3.8.3 特性

#	特性	类型	描述
IfcProfileDef (4)
1	ProfileType	IfcProfileTypeEnum	定义此轮廓定义应解析成的几何类型，即曲线或曲面区域。如果是曲线，轮廓应由扫掠曲面引用；如果是区域，轮廓应由扫掠实体引用。
2	ProfileName	OPTIONAL IfcLabel	轮廓的人类可读名称，例如根据标准轮廓表。如上所述，机器可读的标准轮廓名称应在 IfcExternalReference.ItemReference 中提供。
	HasExternalReference	SET [0:?] OF IfcExternalReferenceRelationship FOR RelatedResourceObjects	与轮廓关联的外部信息（例如库、分类或文档信息）的引用。
	HasProperties	SET [0:?] OF IfcProfileProperties FOR ProfileDefinition	轮廓的附加属性，例如机械属性。
IfcParameterizedProfileDef (1)
3	Position	OPTIONAL IfcAxis2Placement2D	参数化轮廓定义的位置坐标系。如果未指定，则不应用平移和旋转。
点击显示 5 个隐藏的继承特性 点击隐藏 5 个继承特性
IfcCircleProfileDef (1)
4	Radius	IfcPositiveLengthMeasure	圆形的半径。

8.15.3.8.4 属性集

• Pset_ProfileMechanical
  • MassPerLength（单位长度质量）
  • CrossSectionArea（横截面面积）
  • Perimeter（周长）
  • MinimumPlateThickness（最小板厚）
  • MaximumPlateThickness（最大板厚）
  • CentreOfGravityInX（X轴重心）
  • CentreOfGravityInY（Y轴重心）
  • ShearCentreZ（Z向剪切中心）
  • ShearCentreY（Y向剪切中心）
  • MomentOfInertiaY（Y轴惯性矩）
  • MomentOfInertiaZ（Z轴惯性矩）
  • MomentOfInertiaYZ（YZ轴惯性矩）
  • TorsionalConstantX（X轴扭转常数）
  • WarpingConstant（翘曲常数）
  • ShearDeformationAreaZ（Z向剪切变形面积）
  • ShearDeformationAreaY（Y向剪切变形面积）
  • MaximumSectionModulusY（最大Y向截面模量）
  • MinimumSectionModulusY（最小Y向截面模量）
  • MaximumSectionModulusZ（最大Z向截面模量）
  • MinimumSectionModulusZ（最小Z向截面模量）
  • TorsionalSectionModulus（扭转截面模量）
  • ShearAreaZ（Z向剪切面积）
  • ShearAreaY（Y向剪切面积）
  • PlasticShapeFactorY（塑性形状系数Y）
  • PlasticShapeFactorZ（塑性形状系数Z）

8.15.3.8.5 概念用法

概念	用法	描述
IfcProfileDef (1)
Property Sets for Profiles（剖面属性集）	通用用法	此概念可应用于以下资源 Pset_ProfileMechanical
点击显示 1 个隐藏的继承概念 点击隐藏 1 个继承概念

8.15.3.8.6 形式化表示

ENTITY IfcCircleProfileDef
 SUPERTYPE OF (ONEOF
	(IfcCircleHollowProfileDef))
 SUBTYPE OF (IfcParameterizedProfileDef);
	Radius : IfcPositiveLengthMeasure;
END_ENTITY;

8.15.3.8.7 参考

• IfcCircleHollowProfileDef
• IfcParameterizedProfileDef
