8.15.3.10 IfcDerivedProfileDef（派生轮廓定义）

8.15.3.10.1 语义定义

IfcDerivedProfileDef 通过从父轮廓进行变换来定义轮廓。变换由二维变换运算符给出。变换包括平移、旋转、镜像和缩放。后者可以是均匀的或非均匀的。派生轮廓可用于定义扫描曲面、扫描面积实体或截面脊线。

该变换影响基础坐标系中轮廓的位置、旋转、镜像或缩放，即使用该轮廓定义的扫描曲面或扫描面积实体所定义的坐标系。这是以下任一情况的 xy 平面：

• IfcSweptSurface.Position
• IfcSweptAreaSolid.Position

或者在截面脊线的情况下，是 IfcSectionedSpine.CrossSectionPositions 每个列表成员的 xy 平面。在应用笛卡尔变换运算符之前，会考虑基础坐标系内 ParentProfile 的位置和潜在旋转。

注意，如果只需镜像，则应改用 IfcMirroredProfileDef。

沿革 在 IFC2x 中的新实体。

参数
IfcDerivedProfileDef 使用应用于父轮廓定义的 IfcCartesianTransformationOperator2D（CTO）进行定义。

示例

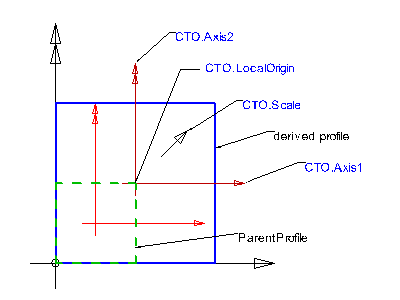

该示例显示了一个均匀缩放和一个 IfcRectangleProfileDef 的变换，以匹配左下角基点。CTO 的属性为：

Axis1 = NIL（默认为 1.,0.） Axis2 = NIL（默认为 0.,1.） LocalOrigin = IfcCartesianPoint(<1/2 XDim>,<1/2 YDim>) Scale = 2.

参数
IfcDerivedProfileDef 通过应用作为 2D CTO 子类型的 IfcCartesianTransformationOperator2DnonUniform 来定义非均匀变换。

示例

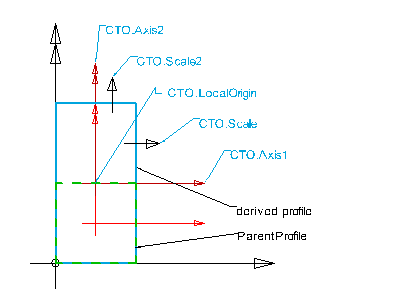

该示例显示了一个非均匀缩放和一个 IfcRectangleProfileDef 的平移，以匹配左下角基点。CTO 的属性为：

Axis1 = NIL（默认为 1.,0.） Axis2 = NIL（默认为 0.,1.） LocalOrigin = IfcCartesianPoint(0.,<1/2 YDim>) Scale = 1. Scale2 = 2.

参数
IfcDerivedProfileDef 通过应用 IfcCartesianTransformationOperator2D（CTO）到父轮廓来定义镜像。

示例

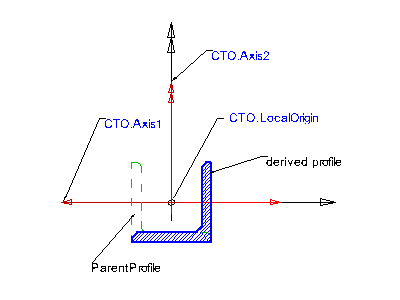

该示例显示了一个 IfcLShapeProfileDef 的镜像，以匹配中心基点。CTO 的属性为：

Axis1 = (-1.,0.) Axis2 = NIL（默认为 0.,1.） LocalOrigin = IfcCartesianPoint(0.,0.) Scale = NIL（默认为 1.）

此示例仅用于说明。 如果变换结果仅如示例中所示进行镜像，则应使用 IfcMirroredProfileDef 而不是 IfcDerivedProfileDef。

注意：以下颜色映射适用：

• 黑色坐标轴显示扫描曲面、扫描面积实体或截面脊线的基础坐标系
• 红色坐标轴显示父轮廓的位置坐标系
• 棕色坐标轴显示派生轮廓的位置坐标系

8.15.3.10.2 实体继承

1. • IfcProfileDef
2. • IfcDerivedProfileDef
   • IfcArbitraryClosedProfileDef
   • IfcArbitraryOpenProfileDef
   • IfcCompositeProfileDef
   • IfcOpenCrossProfileDef
   • IfcParameterizedProfileDef
3. • IfcMirroredProfileDef

8.15.3.10.3 特性

8.15.3.10.4 形式化命题

SELF\IfcProfileDef.ProfileType = ParentProfile.ProfileType

8.15.3.10.5 属性集

• Pset_ProfileMechanical
  • MassPerLength（单位长度质量）
  • CrossSectionArea（横截面面积）
  • Perimeter（周长）
  • MinimumPlateThickness（最小板厚）
  • MaximumPlateThickness（最大板厚）
  • CentreOfGravityInX（X轴重心）
  • CentreOfGravityInY（Y轴重心）
  • ShearCentreZ（Z向剪切中心）
  • ShearCentreY（Y向剪切中心）
  • MomentOfInertiaY（Y轴惯性矩）
  • MomentOfInertiaZ（Z轴惯性矩）
  • MomentOfInertiaYZ（YZ轴惯性矩）
  • TorsionalConstantX（X轴扭转常数）
  • WarpingConstant（翘曲常数）
  • ShearDeformationAreaZ（Z向剪切变形面积）
  • ShearDeformationAreaY（Y向剪切变形面积）
  • MaximumSectionModulusY（最大Y向截面模量）
  • MinimumSectionModulusY（最小Y向截面模量）
  • MaximumSectionModulusZ（最大Z向截面模量）
  • MinimumSectionModulusZ（最小Z向截面模量）
  • TorsionalSectionModulus（扭转截面模量）
  • ShearAreaZ（Z向剪切面积）
  • ShearAreaY（Y向剪切面积）
  • PlasticShapeFactorY（塑性形状系数Y）
  • PlasticShapeFactorZ（塑性形状系数Z）

8.15.3.10.6 概念用法

8.15.3.10.7 形式化表示

ENTITY IfcDerivedProfileDef
 SUPERTYPE OF (ONEOF
	(IfcMirroredProfileDef))
 SUBTYPE OF (IfcProfileDef);
	ParentProfile : IfcProfileDef;
	Operator : IfcCartesianTransformationOperator2D;
	Label : OPTIONAL IfcLabel;
 WHERE
	InvariantProfileType : SELF\IfcProfileDef.ProfileType = ParentProfile.ProfileType;
END_ENTITY;

8.15.3.10.8 参考

• IfcMirroredProfileDef
• IfcProfileDef
• IfcTaperedSweptAreaProfiles
