8.15.3.5 IfcCShapeProfileDef（C形轮廓定义）

8.15.3.5.1 语义定义

IfcCShapeProfileDef 定义了一个截面轮廓，提供了用于扫掠面积实体的C形截面的定义参数。该截面通常通过冷弯钢材生产。其参数和相对于位置坐标系统的方向遵循下图所示。位置坐标系统的中心位于轮廓边界框的中心。

沿革 IFC2x2 中的新实体。

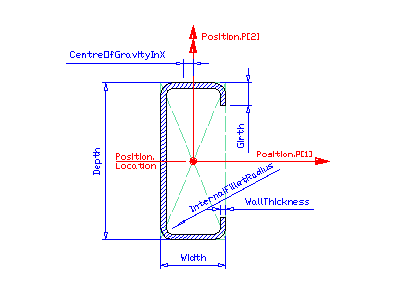

图1说明了C形轮廓定义的参数。参数化轮廓定义了其自身的位置坐标系统。基础坐标系统由使用该轮廓定义的扫掠面积实体定义。它是以下坐标系统的xy平面：

IfcSweptAreaSolid.Position

通过使用位置偏移，参数化轮廓可以居中定位（使用 x、y 偏移量 0.），或定位于相对于轮廓的任意位置。参数化轮廓由一组参数特性定义。在所示示例中，IfcProfileProperties 中的 'CentreOfGravityInX' 属性（如果提供）为负值。

8.15.3.5.2 实体继承

- IfcProfileDef

8.15.3.5.3 特性

#	特性	类型	描述
IfcProfileDef (4)
1	ProfileType	IfcProfileTypeEnum	定义此轮廓定义应解析成的几何类型，即曲线或曲面区域。如果是曲线，轮廓应由扫掠曲面引用；如果是区域，轮廓应由扫掠实体引用。
2	ProfileName	OPTIONAL IfcLabel	轮廓的人类可读名称，例如根据标准轮廓表。如上所述，机器可读的标准轮廓名称应在 IfcExternalReference.ItemReference 中提供。
	HasExternalReference	SET [0:?] OF IfcExternalReferenceRelationship FOR RelatedResourceObjects	与轮廓关联的外部信息（例如库、分类或文档信息）的引用。 IFC4 变更新增反向特性。
	HasProperties	SET [0:?] OF IfcProfileProperties FOR ProfileDefinition	轮廓的附加属性，例如机械属性。 IFC4 变更新增反向特性。
IfcParameterizedProfileDef (1)
3	Position	OPTIONAL IfcAxis2Placement2D	参数化轮廓定义的位置坐标系。如果未指定，则不应用平移和旋转。
点击显示 5 个隐藏的继承特性点击隐藏 5 个继承特性
IfcCShapeProfileDef (5)
4	Depth	IfcPositiveLengthMeasure	轮廓深度，见上图（= h）。
5	Width	IfcPositiveLengthMeasure	轮廓宽度，见上图（= b）。
6	WallThickness	IfcPositiveLengthMeasure	轮廓的恒定壁厚（= ts）。
7	Girth	IfcPositiveLengthMeasure	周长长度，见上图（= c）。
8	InternalFilletRadius	OPTIONAL IfcNonNegativeLengthMeasure	根据上图的内圆角半径（= r1）。

表 8.15.3.5.B

8.15.3.5.4 形式化命题

名称	描述
ValidGirth	周长应小于深度的一半。
`Girth < (Depth / 2.)`
ValidInternalFilletRadius	如果给出了InternalFilletRadius的值，它应足够小以适合内部空间。
`NOT(EXISTS(InternalFilletRadius)) OR ((InternalFilletRadius <= Width/2. - WallThickness) AND (InternalFilletRadius <= Depth/2. - WallThickness))`
ValidWallThickness	壁厚应小于宽度的一半和深度的一半。
`(WallThickness < Width/2.) AND (WallThickness < Depth/2.)`

表 8.15.3.5.C

8.15.3.5.5 属性集

Pset_ProfileMechanical
- MassPerLength（单位长度质量）
- CrossSectionArea（横截面面积）
- Perimeter（周长）
- MinimumPlateThickness（最小板厚）
- MaximumPlateThickness（最大板厚）
- CentreOfGravityInX（X轴重心）
- CentreOfGravityInY（Y轴重心）
- ShearCentreZ（Z向剪切中心）
- ShearCentreY（Y向剪切中心）
- MomentOfInertiaY（Y轴惯性矩）
- MomentOfInertiaZ（Z轴惯性矩）
- MomentOfInertiaYZ（YZ轴惯性矩）
- TorsionalConstantX（X轴扭转常数）
- WarpingConstant（翘曲常数）
- ShearDeformationAreaZ（Z向剪切变形面积）
- ShearDeformationAreaY（Y向剪切变形面积）
- MaximumSectionModulusY（最大Y向截面模量）
- MinimumSectionModulusY（最小Y向截面模量）
- MaximumSectionModulusZ（最大Z向截面模量）
- MinimumSectionModulusZ（最小Z向截面模量）
- TorsionalSectionModulus（扭转截面模量）
- ShearAreaZ（Z向剪切面积）
- ShearAreaY（Y向剪切面积）
- PlasticShapeFactorY（塑性形状系数Y）
- PlasticShapeFactorZ（塑性形状系数Z）

8.15.3.5.6 概念用法

概念	用法	描述
IfcProfileDef (1)
Property Sets for Profiles（剖面属性集）	通用用法	此概念可应用于以下资源 Pset_ProfileMechanical
点击显示 1 个隐藏的继承概念点击隐藏 1 个继承概念

概念

用法

描述

IfcProfileDef (1)

Property Sets for Profiles（剖面属性集）

通用用法

此概念可应用于以下资源

Pset_ProfileMechanical

点击显示 1 个隐藏的继承概念点击隐藏 1 个继承概念

表 8.15.3.5.D

8.15.3.5.7 形式化表示

ENTITY IfcCShapeProfileDef
 SUBTYPE OF (IfcParameterizedProfileDef);
	Depth : IfcPositiveLengthMeasure;
	Width : IfcPositiveLengthMeasure;
	WallThickness : IfcPositiveLengthMeasure;
	Girth : IfcPositiveLengthMeasure;
	InternalFilletRadius : OPTIONAL IfcNonNegativeLengthMeasure;
 WHERE
	ValidGirth : Girth < (Depth / 2.);
	ValidInternalFilletRadius : NOT(EXISTS(InternalFilletRadius)) OR
((InternalFilletRadius <= Width/2. - WallThickness) AND (InternalFilletRadius <= Depth/2. - WallThickness));
	ValidWallThickness : (WallThickness < Width/2.) AND (WallThickness < Depth/2.);
END_ENTITY;

8.15.3.5.8 参考

IfcParameterizedProfileDef
