8.15.3.11 IfcEllipseProfileDef（椭圆形轮廓定义）

8.15.3.11.1 语义定义

IfcEllipseProfileDef 定义了一个椭圆作为扫掠表面几何体或扫掠面积实体所使用的轮廓定义。它通过其半轴特性给出，并位于由 Position 特性建立的二维位置坐标系内。

沿革 在 IFC2x 中新增的实体

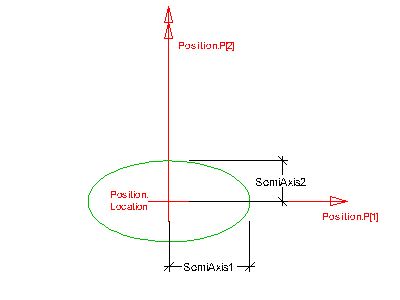

图1展示了椭圆形轮廓定义的参数。参数化轮廓定义了其自身的位置坐标系。基础坐标系由使用该轮廓定义的扫掠表面或扫掠面积实体定义。它是以下任一情况的xy平面：

• IfcSweptSurface.Position
• IfcSweptAreaSolid.Position

或者在截面脊线的情况下，它是 IfcSectionedSpine.CrossSectionPositions 每个列表成员的xy平面。通过使用位置坐标的偏移量，参数化轮廓可以居中定位（使用x,y偏移量=0.），或相对于轮廓的任何位置。显式坐标偏移用于定义基点（例如，左上边界）。位置坐标系的位置定义了椭圆的中心。SemiAxis1 特性定义了沿X轴方向的椭圆第一个半径，SemiAxis2 特性定义了沿Y轴方向的椭圆第二个半径。

8.15.3.11.2 实体继承

1. • IfcProfileDef
2. • IfcParameterizedProfileDef
   • IfcArbitraryClosedProfileDef
   • IfcArbitraryOpenProfileDef
   • IfcCompositeProfileDef
   • IfcDerivedProfileDef
   • IfcOpenCrossProfileDef
3. • IfcEllipseProfileDef
   • IfcAsymmetricIShapeProfileDef
   • IfcCShapeProfileDef
   • IfcCircleProfileDef
   • IfcIShapeProfileDef
   • IfcLShapeProfileDef
   • IfcRectangleProfileDef
   • IfcTShapeProfileDef
   • IfcTrapeziumProfileDef
   • IfcUShapeProfileDef
   • IfcZShapeProfileDef

8.15.3.11.3 特性

#	特性	类型	描述
IfcProfileDef (4)
1	ProfileType	IfcProfileTypeEnum	定义此轮廓定义应解析成的几何类型，即曲线或曲面区域。如果是曲线，轮廓应由扫掠曲面引用；如果是区域，轮廓应由扫掠实体引用。
2	ProfileName	OPTIONAL IfcLabel	轮廓的人类可读名称，例如根据标准轮廓表。如上所述，机器可读的标准轮廓名称应在 IfcExternalReference.ItemReference 中提供。
	HasExternalReference	SET [0:?] OF IfcExternalReferenceRelationship FOR RelatedResourceObjects	与轮廓关联的外部信息（例如库、分类或文档信息）的引用。
	HasProperties	SET [0:?] OF IfcProfileProperties FOR ProfileDefinition	轮廓的附加属性，例如机械属性。
IfcParameterizedProfileDef (1)
3	Position	OPTIONAL IfcAxis2Placement2D	参数化轮廓定义的位置坐标系。如果未指定，则不应用平移和旋转。
点击显示 5 个隐藏的继承特性 点击隐藏 5 个继承特性
IfcEllipseProfileDef (2)
4	SemiAxis1	IfcPositiveLengthMeasure	椭圆的第一半径。沿 Position.P[1] 方向测量。
5	SemiAxis2	IfcPositiveLengthMeasure	椭圆的第二半径。沿 Position.P[2] 方向测量。

8.15.3.11.4 属性集

• Pset_ProfileMechanical
  • MassPerLength（单位长度质量）
  • CrossSectionArea（横截面面积）
  • Perimeter（周长）
  • MinimumPlateThickness（最小板厚）
  • MaximumPlateThickness（最大板厚）
  • CentreOfGravityInX（X轴重心）
  • CentreOfGravityInY（Y轴重心）
  • ShearCentreZ（Z向剪切中心）
  • ShearCentreY（Y向剪切中心）
  • MomentOfInertiaY（Y轴惯性矩）
  • MomentOfInertiaZ（Z轴惯性矩）
  • MomentOfInertiaYZ（YZ轴惯性矩）
  • TorsionalConstantX（X轴扭转常数）
  • WarpingConstant（翘曲常数）
  • ShearDeformationAreaZ（Z向剪切变形面积）
  • ShearDeformationAreaY（Y向剪切变形面积）
  • MaximumSectionModulusY（最大Y向截面模量）
  • MinimumSectionModulusY（最小Y向截面模量）
  • MaximumSectionModulusZ（最大Z向截面模量）
  • MinimumSectionModulusZ（最小Z向截面模量）
  • TorsionalSectionModulus（扭转截面模量）
  • ShearAreaZ（Z向剪切面积）
  • ShearAreaY（Y向剪切面积）
  • PlasticShapeFactorY（塑性形状系数Y）
  • PlasticShapeFactorZ（塑性形状系数Z）

8.15.3.11.5 概念用法

概念	用法	描述
IfcProfileDef (1)
Property Sets for Profiles（剖面属性集）	通用用法	此概念可应用于以下资源 Pset_ProfileMechanical
点击显示 1 个隐藏的继承概念 点击隐藏 1 个继承概念

8.15.3.11.6 形式化表示

ENTITY IfcEllipseProfileDef
 SUBTYPE OF (IfcParameterizedProfileDef);
	SemiAxis1 : IfcPositiveLengthMeasure;
	SemiAxis2 : IfcPositiveLengthMeasure;
END_ENTITY;

8.15.3.11.7 参考

• IfcParameterizedProfileDef
