8.15.3.2 IfcArbitraryOpenProfileDef（任意开放轮廓定义）

8.15.3.2.1 语义定义

开放轮廓 IfcArbitraryOpenProfileDef 定义了用于扫描曲面几何中的任意二维开放轮廓。它通过一个开放边界给出，基于该边界可以构建曲面。

沿革 IFC2x 新增实体。

非形式化命题

Curve 应为开放曲线。

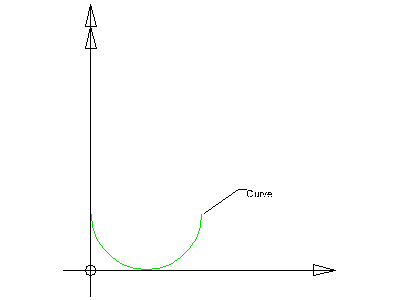

图1展示了任意开放轮廓定义。Curve 在基础坐标系中定义。基础坐标系由使用该轮廓定义的扫描曲面定义。它是以下项的xy平面：

IfcSweptSurface.Position

Curve 特性定义了二维开放有界曲线。

8.15.3.2.2 实体继承

8.15.3.2.3 特性

#	特性	类型	描述
IfcProfileDef (4)
1	ProfileType	IfcProfileTypeEnum	定义此轮廓定义应解析成的几何类型，即曲线或曲面区域。如果是曲线，轮廓应由扫掠曲面引用；如果是区域，轮廓应由扫掠实体引用。
2	ProfileName	OPTIONAL IfcLabel	轮廓的人类可读名称，例如根据标准轮廓表。如上所述，机器可读的标准轮廓名称应在 IfcExternalReference.ItemReference 中提供。
	HasExternalReference	SET [0:?] OF IfcExternalReferenceRelationship FOR RelatedResourceObjects	与轮廓关联的外部信息（例如库、分类或文档信息）的引用。 IFC4 变更新增反向特性。
	HasProperties	SET [0:?] OF IfcProfileProperties FOR ProfileDefinition	轮廓的附加属性，例如机械属性。 IFC4 变更新增反向特性。
点击显示 4 个隐藏的继承特性点击隐藏 4 个继承特性
IfcArbitraryOpenProfileDef (1)
3	Curve	IfcBoundedCurve	定义轮廓的开放有界曲线。

表 8.15.3.2.B

8.15.3.2.4 形式化命题

名称	描述
WR11	轮廓类型为 .CURVE.，开放轮廓仅可用于定义扫描曲面。注释此规定不适用于子类型 IfcCenterLineProfileDef。
`('IFC4X3_DEV_62887e3f.IFCCENTERLINEPROFILEDEF' IN TYPEOF(SELF)) OR (SELF\IfcProfileDef.ProfileType = IfcProfileTypeEnum.CURVE)`
WR12	曲线的维度应为2。
`Curve.Dim = 2`

表 8.15.3.2.C

8.15.3.2.5 属性集

Pset_ProfileMechanical
- MassPerLength（单位长度质量）
- CrossSectionArea（横截面面积）
- Perimeter（周长）
- MinimumPlateThickness（最小板厚）
- MaximumPlateThickness（最大板厚）
- CentreOfGravityInX（X轴重心）
- CentreOfGravityInY（Y轴重心）
- ShearCentreZ（Z向剪切中心）
- ShearCentreY（Y向剪切中心）
- MomentOfInertiaY（Y轴惯性矩）
- MomentOfInertiaZ（Z轴惯性矩）
- MomentOfInertiaYZ（YZ轴惯性矩）
- TorsionalConstantX（X轴扭转常数）
- WarpingConstant（翘曲常数）
- ShearDeformationAreaZ（Z向剪切变形面积）
- ShearDeformationAreaY（Y向剪切变形面积）
- MaximumSectionModulusY（最大Y向截面模量）
- MinimumSectionModulusY（最小Y向截面模量）
- MaximumSectionModulusZ（最大Z向截面模量）
- MinimumSectionModulusZ（最小Z向截面模量）
- TorsionalSectionModulus（扭转截面模量）
- ShearAreaZ（Z向剪切面积）
- ShearAreaY（Y向剪切面积）
- PlasticShapeFactorY（塑性形状系数Y）
- PlasticShapeFactorZ（塑性形状系数Z）

8.15.3.2.6 概念用法

概念	用法	描述
IfcProfileDef (1)
Property Sets for Profiles（剖面属性集）	通用用法	此概念可应用于以下资源 Pset_ProfileMechanical
点击显示 1 个隐藏的继承概念点击隐藏 1 个继承概念

概念

用法

描述

IfcProfileDef (1)

Property Sets for Profiles（剖面属性集）

通用用法

此概念可应用于以下资源

Pset_ProfileMechanical

点击显示 1 个隐藏的继承概念点击隐藏 1 个继承概念

表 8.15.3.2.D

8.15.3.2.7 形式化表示

ENTITY IfcArbitraryOpenProfileDef
 SUPERTYPE OF (ONEOF
	(IfcCenterLineProfileDef))
 SUBTYPE OF (IfcProfileDef);
	Curve : IfcBoundedCurve;
 WHERE
	WR11 : ('IFC4X3_DEV_62887e3f.IFCCENTERLINEPROFILEDEF' IN TYPEOF(SELF)) OR
 (SELF\IfcProfileDef.ProfileType = IfcProfileTypeEnum.CURVE);
	WR12 : Curve.Dim = 2;
END_ENTITY;
