8.15.3.4 IfcAsymmetricIShapeProfileDef（非对称I形轮廓定义）

8.15.3.4.1 语义定义

IfcAsymmetricIShapeProfileDef 定义了一个截面轮廓，提供了单对称I形截面的定义参数。其参数和相对于位置坐标系统的方向遵循下图所示。位置坐标系统的中心位于轮廓边界框的中心。

轮廓的总宽度隐式地由下翼缘宽度和上翼缘宽度的最大值给出。

如果应用场景不需要轨道轮廓的完整显式形状模型，IfcAsymmetricIShapeProfileDef 也可用于建模轨道轮廓。或者，可以使用 IfcArbitraryClosedProfileDef 来提供轨道轮廓的精确形状。无论哪种方式，都应引用外部文档或库以进一步定义轮廓，如 IfcProfileDef 中所述。

沿革 IFC2x2 中的新实体。

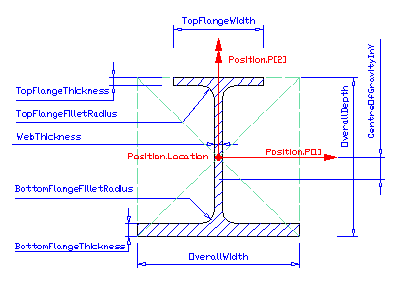

图1说明了非对称I形截面定义的参数。参数化轮廓定义了其自身的位置坐标系统。基础坐标系统由使用该轮廓定义的扫描实体定义。它是以下项的xy平面：

• IfcSweptAreaSolid.Position

通过使用位置偏移，参数化轮廓可以定心定位（使用 x、y 偏移量 0.），或定位于相对于轮廓的任意位置。参数化轮廓由一组参数特性定义。在所示示例中，IfcProfileProperties 中的 'CentreOfGravityInY' 属性（如果提供）为负值。

8.15.3.4.2 实体继承

1. • IfcProfileDef
2. • IfcParameterizedProfileDef
   • IfcArbitraryClosedProfileDef
   • IfcArbitraryOpenProfileDef
   • IfcCompositeProfileDef
   • IfcDerivedProfileDef
   • IfcOpenCrossProfileDef
3. • IfcAsymmetricIShapeProfileDef
   • IfcCShapeProfileDef
   • IfcCircleProfileDef
   • IfcEllipseProfileDef
   • IfcIShapeProfileDef
   • IfcLShapeProfileDef
   • IfcRectangleProfileDef
   • IfcTShapeProfileDef
   • IfcTrapeziumProfileDef
   • IfcUShapeProfileDef
   • IfcZShapeProfileDef

8.15.3.4.3 特性

8.15.3.4.4 形式化命题

(NOT(EXISTS(BottomFlangeFilletRadius))) OR
(BottomFlangeFilletRadius <= (BottomFlangeWidth - WebThickness)/2.)

NOT(EXISTS(TopFlangeThickness)) OR ((BottomFlangeThickness + TopFlangeThickness) < OverallDepth)

(NOT(EXISTS(TopFlangeFilletRadius))) OR
(TopFlangeFilletRadius <= (TopFlangeWidth - WebThickness)/2.)

(WebThickness < BottomFlangeWidth) AND (WebThickness < TopFlangeWidth)

8.15.3.4.5 属性集

• Pset_ProfileMechanical
  • MassPerLength（单位长度质量）
  • CrossSectionArea（横截面面积）
  • Perimeter（周长）
  • MinimumPlateThickness（最小板厚）
  • MaximumPlateThickness（最大板厚）
  • CentreOfGravityInX（X轴重心）
  • CentreOfGravityInY（Y轴重心）
  • ShearCentreZ（Z向剪切中心）
  • ShearCentreY（Y向剪切中心）
  • MomentOfInertiaY（Y轴惯性矩）
  • MomentOfInertiaZ（Z轴惯性矩）
  • MomentOfInertiaYZ（YZ轴惯性矩）
  • TorsionalConstantX（X轴扭转常数）
  • WarpingConstant（翘曲常数）
  • ShearDeformationAreaZ（Z向剪切变形面积）
  • ShearDeformationAreaY（Y向剪切变形面积）
  • MaximumSectionModulusY（最大Y向截面模量）
  • MinimumSectionModulusY（最小Y向截面模量）
  • MaximumSectionModulusZ（最大Z向截面模量）
  • MinimumSectionModulusZ（最小Z向截面模量）
  • TorsionalSectionModulus（扭转截面模量）
  • ShearAreaZ（Z向剪切面积）
  • ShearAreaY（Y向剪切面积）
  • PlasticShapeFactorY（塑性形状系数Y）
  • PlasticShapeFactorZ（塑性形状系数Z）

8.15.3.4.6 概念用法

8.15.3.4.7 形式化表示

ENTITY IfcAsymmetricIShapeProfileDef
 SUBTYPE OF (IfcParameterizedProfileDef);
	BottomFlangeWidth : IfcPositiveLengthMeasure;
	OverallDepth : IfcPositiveLengthMeasure;
	WebThickness : IfcPositiveLengthMeasure;
	BottomFlangeThickness : IfcPositiveLengthMeasure;
	BottomFlangeFilletRadius : OPTIONAL IfcNonNegativeLengthMeasure;
	TopFlangeWidth : IfcPositiveLengthMeasure;
	TopFlangeThickness : OPTIONAL IfcPositiveLengthMeasure;
	TopFlangeFilletRadius : OPTIONAL IfcNonNegativeLengthMeasure;
	BottomFlangeEdgeRadius : OPTIONAL IfcNonNegativeLengthMeasure;
	BottomFlangeSlope : OPTIONAL IfcPlaneAngleMeasure;
	TopFlangeEdgeRadius : OPTIONAL IfcNonNegativeLengthMeasure;
	TopFlangeSlope : OPTIONAL IfcPlaneAngleMeasure;
 WHERE
	ValidBottomFilletRadius : (NOT(EXISTS(BottomFlangeFilletRadius))) OR
(BottomFlangeFilletRadius <= (BottomFlangeWidth - WebThickness)/2.);
	ValidFlangeThickness : NOT(EXISTS(TopFlangeThickness)) OR ((BottomFlangeThickness + TopFlangeThickness) < OverallDepth);
	ValidTopFilletRadius : (NOT(EXISTS(TopFlangeFilletRadius))) OR
(TopFlangeFilletRadius <= (TopFlangeWidth - WebThickness)/2.);
	ValidWebThickness : (WebThickness < BottomFlangeWidth) AND (WebThickness < TopFlangeWidth);
END_ENTITY;

8.15.3.4.8 参考

• IfcParameterizedProfileDef
