8.15.3.19 IfcRectangleHollowProfileDef（矩形空心轮廓定义）

8.15.3.19.1 语义定义

IfcRectangleHollowProfileDef 定义了一个截面轮廓，提供用于扫描表面几何或扫描面积实体的矩形（或方形）空心截面的定义参数。其参数和相对于位置坐标系统的方向如下所示。方形空心截面可以通过 h 和 b 的相等值来定义。位置坐标系统的中心位于轮廓边界框的中心（对于对称轮廓，与重心相同）。通常，较长的边平行于 y 轴，较短的边平行于 x 轴。

沿革 IFC2x2 中的新实体。

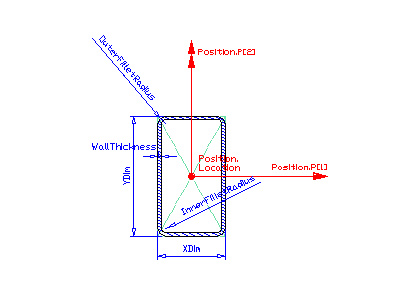

图 8.15.3.19.A 说明了矩形或方形空心轮廓定义的参数。

位置

参数化轮廓定义其自身的位置坐标系统。基础坐标系统由使用该轮廓定义的扫描面积实体定义。它是以下对象的 xy 平面：

IfcSweptAreaSolid.Position

通过使用位置偏移，参数化轮廓可以居中定位（使用 x,y 偏移 = 0.），或相对于轮廓的任何位置定位。

8.15.3.19.2 实体继承

8.15.3.19.3 特性

#	特性	类型	描述
IfcProfileDef (4)
1	ProfileType	IfcProfileTypeEnum	定义此轮廓定义应解析成的几何类型，即曲线或曲面区域。如果是曲线，轮廓应由扫掠曲面引用；如果是区域，轮廓应由扫掠实体引用。
2	ProfileName	OPTIONAL IfcLabel	轮廓的人类可读名称，例如根据标准轮廓表。如上所述，机器可读的标准轮廓名称应在 IfcExternalReference.ItemReference 中提供。
	HasExternalReference	SET [0:?] OF IfcExternalReferenceRelationship FOR RelatedResourceObjects	与轮廓关联的外部信息（例如库、分类或文档信息）的引用。 IFC4 变更新增反向特性。
	HasProperties	SET [0:?] OF IfcProfileProperties FOR ProfileDefinition	轮廓的附加属性，例如机械属性。 IFC4 变更新增反向特性。
IfcParameterizedProfileDef (1)
3	Position	OPTIONAL IfcAxis2Placement2D	参数化轮廓定义的位置坐标系。如果未指定，则不应用平移和旋转。
IfcRectangleProfileDef (2)
4	XDim	IfcPositiveLengthMeasure	矩形沿x轴方向的尺寸。
5	YDim	IfcPositiveLengthMeasure	矩形沿y轴方向的尺寸。
点击显示 7 个隐藏的继承特性点击隐藏 7 个继承特性
IfcRectangleHollowProfileDef (3)
6	WallThickness	IfcPositiveLengthMeasure	材料厚度。
7	InnerFilletRadius	OPTIONAL IfcNonNegativeLengthMeasure	内角半径。
8	OuterFilletRadius	OPTIONAL IfcNonNegativeLengthMeasure	外角半径。

表 8.15.3.19.B

8.15.3.19.4 形式化命题

名称	描述
ValidInnerRadius	内圆角半径（如果给出）应足够小以适合空隙。
`NOT(EXISTS(InnerFilletRadius)) OR ((InnerFilletRadius <= (SELF\IfcRectangleProfileDef.XDim/2. - WallThickness)) AND (InnerFilletRadius <= (SELF\IfcRectangleProfileDef.YDim/2. - WallThickness)))`
ValidOuterRadius	外圆角半径（如果给出）应足够小以适合边界框。
`NOT(EXISTS(OuterFilletRadius)) OR ((OuterFilletRadius <= (SELF\IfcRectangleProfileDef.XDim/2.)) AND (OuterFilletRadius <= (SELF\IfcRectangleProfileDef.YDim/2.)))`
ValidWallThickness	壁厚应小于矩形 X 和 Y 尺寸的一半。
`(WallThickness < (SELF\IfcRectangleProfileDef.XDim/2.)) AND (WallThickness < (SELF\IfcRectangleProfileDef.YDim/2.))`

表 8.15.3.19.C

8.15.3.19.5 属性集

Pset_ProfileMechanical
- MassPerLength（单位长度质量）
- CrossSectionArea（横截面面积）
- Perimeter（周长）
- MinimumPlateThickness（最小板厚）
- MaximumPlateThickness（最大板厚）
- CentreOfGravityInX（X轴重心）
- CentreOfGravityInY（Y轴重心）
- ShearCentreZ（Z向剪切中心）
- ShearCentreY（Y向剪切中心）
- MomentOfInertiaY（Y轴惯性矩）
- MomentOfInertiaZ（Z轴惯性矩）
- MomentOfInertiaYZ（YZ轴惯性矩）
- TorsionalConstantX（X轴扭转常数）
- WarpingConstant（翘曲常数）
- ShearDeformationAreaZ（Z向剪切变形面积）
- ShearDeformationAreaY（Y向剪切变形面积）
- MaximumSectionModulusY（最大Y向截面模量）
- MinimumSectionModulusY（最小Y向截面模量）
- MaximumSectionModulusZ（最大Z向截面模量）
- MinimumSectionModulusZ（最小Z向截面模量）
- TorsionalSectionModulus（扭转截面模量）
- ShearAreaZ（Z向剪切面积）
- ShearAreaY（Y向剪切面积）
- PlasticShapeFactorY（塑性形状系数Y）
- PlasticShapeFactorZ（塑性形状系数Z）

8.15.3.19.6 概念用法

概念	用法	描述
IfcProfileDef (1)
Property Sets for Profiles（剖面属性集）	通用用法	此概念可应用于以下资源 Pset_ProfileMechanical
点击显示 1 个隐藏的继承概念点击隐藏 1 个继承概念

概念

用法

描述

IfcProfileDef (1)

Property Sets for Profiles（剖面属性集）

通用用法

此概念可应用于以下资源

Pset_ProfileMechanical

点击显示 1 个隐藏的继承概念点击隐藏 1 个继承概念

表 8.15.3.19.D

8.15.3.19.7 形式化表示

ENTITY IfcRectangleHollowProfileDef
 SUBTYPE OF (IfcRectangleProfileDef);
	WallThickness : IfcPositiveLengthMeasure;
	InnerFilletRadius : OPTIONAL IfcNonNegativeLengthMeasure;
	OuterFilletRadius : OPTIONAL IfcNonNegativeLengthMeasure;
 WHERE
	ValidInnerRadius : NOT(EXISTS(InnerFilletRadius)) OR
((InnerFilletRadius <= (SELF\IfcRectangleProfileDef.XDim/2. - WallThickness)) AND
 (InnerFilletRadius <= (SELF\IfcRectangleProfileDef.YDim/2. - WallThickness)))
;
	ValidOuterRadius : NOT(EXISTS(OuterFilletRadius)) OR
((OuterFilletRadius <= (SELF\IfcRectangleProfileDef.XDim/2.)) AND
 (OuterFilletRadius <= (SELF\IfcRectangleProfileDef.YDim/2.)));
	ValidWallThickness : (WallThickness < (SELF\IfcRectangleProfileDef.XDim/2.)) AND
(WallThickness < (SELF\IfcRectangleProfileDef.YDim/2.));
END_ENTITY;

8.15.3.19.8 参考

IfcRectangleProfileDef
