6.1.3.28 IfcRelConnectsPathElements（关系-连接路径构件）

6.1.3.28.1 语义定义

关系-连接路径构件（IfcRelConnectsPathElements）关系提供了两个具有路径信息的构件之间的连接信息。

该对象化关系提供了描述两个基于路径的构件之间连接所需的附加信息，这些构件可能具有单层或多层材料。连接类型指定了在基于路径的构件的何处进行连接（在起始端、中间或末端）。

连接通过连接几何来描述，该几何在 RelatingElement（关联构件）和 RelatedElement（被关联构件）的对象坐标系内给出。当关联构件和被关联构件为分层的IfcWall（墙）构件时，连接几何由子类型 IfcConnectionCurveGeometry（连接曲线几何）提供。两条曲线均表示所谓的"端帽"，即在末端修剪墙体外边缘（沿墙体轴线平行）的曲线。

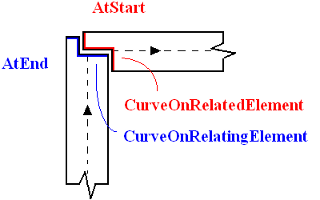

图 6.1.3.28.A 展示了使用 IfcConnectionCurveGeometry 类型的 ConnectionGeometry（连接几何）的 IfcRelConnectsPathElements 应用。该示例展示了两个分层的 IfcWall 构件实例之间使用 IfcRelConnectsPathElements 关系的连接关系。 ConnectionCurveGeometry 定义了 CurveOnRelatingElement（关联构件上的曲线）和 CurveOnRelatedElement（被关联构件上的曲线），两者均为 IfcPolyline（多段线）类型。

图 6.1.3.28.B 展示了在两个分层的 IfcWall 构件实例之间使用 IfcRelConnectsPathElements 进行"T"型连接的示例。

图 6.1.3.28.C 展示了在两个分层的 IfcWall 构件实例之间使用 IfcRelConnectsPathElements 进行"L"型连接的示例。

6.1.3.28.2 实体继承

6.1.3.28.3 特性

#	特性	类型	描述
IfcRoot (4)
1	GlobalId	IfcGloballyUniqueId	在整个软件世界中分配全局唯一标识符。
2	OwnerHistory	OPTIONAL IfcOwnerHistory	分配有关该对象当前所有权的信息，包括所有者参与者、应用程序、本地标识以及捕获到的关于对象近期更改的信息。注释仅存储最后一次修改——无论是添加、删除还是修改。 IFC4 变更该特性已更改为 OPTIONAL。
3	Name	OPTIONAL IfcLabel	供参与的软件系统或用户使用的可选名称。对于某些 IfcRoot 的子类型，可能需要插入 Name 特性。这将通过 where 规则强制执行。
4	Description	OPTIONAL IfcText	可选的描述，用于提供信息性注释。
IfcRelConnectsElements (3)
5	ConnectionGeometry	OPTIONAL IfcConnectionGeometry	连接几何体的几何表示，以 RelatingElement 的对象坐标系（必需）和 RelatedElement 的对象坐标系（可选）提供。注释 ConnectionGeometry 不考虑实现构件的形状和位置。
6	RelatingElement	IfcElement	对连接关系中作为 RelatingElement 角色的连接构件子类型的引用。
7	RelatedElement	IfcElement	对连接关系中作为 RelatedElement 角色的连接构件子类型的引用。
点击显示 7 个隐藏的继承特性点击隐藏 7 个继承特性
IfcRelConnectsPathElements (4)
8	RelatingPriorities	LIST [0:?] OF IfcInteger	此连接处的覆盖优先级。它覆盖了由 IfcMaterialLayer（材料层）.Priority（优先级）在墙层提供的标准优先级。 RelatingProperties（关联属性）列表对应于 RelatingObject（关联对象）所引用构件的 IfcMaterialLayerSet（材料层集）.MaterialLayers（材料层）列表。
9	RelatedPriorities	LIST [0:?] OF IfcInteger	此连接处的覆盖优先级。它覆盖了由 IfcMaterialLayer.Priority 在墙层提供的标准优先级。 RelatedProperties（被关联属性）列表对应于 RelatedObject（被关联对象）所引用构件的 IfcMaterialLayerSet.MaterialLayers 列表。
10	RelatedConnectionType	IfcConnectionTypeEnum	相对于 RelatedObject 路径的连接类型指示。
11	RelatingConnectionType	IfcConnectionTypeEnum	相对于 RelatingObject 路径的连接类型指示。

表 6.1.3.28.D

6.1.3.28.4 形式化命题

名称	描述
NormalizedRelatedPriorities	RelatedProperties 均应作为归一化的整数范围 [0..100] 给出，其中 0 表示材料层的最低优先级，100 表示最高优先级。
`(SIZEOF(RelatedPriorities) = 0) OR (SIZEOF (QUERY (temp <* RelatedPriorities \| {0 <= temp <= 100} )) = SIZEOF(RelatedPriorities))`
NormalizedRelatingPriorities	RelatingProperties 均应作为归一化的整数范围 [0..100] 给出，其中 0 表示材料层的最低优先级，100 表示最高优先级。
`(SIZEOF(RelatingPriorities) = 0) OR (SIZEOF (QUERY (temp <* RelatingPriorities \| {0 <= temp <= 100} )) = SIZEOF(RelatingPriorities))`

表 6.1.3.28.E

6.1.3.28.5 概念用法

概念	用法	描述
IfcRoot (2)
Revision Control（版本控制）	通用用法	使用 IfcOwnerHistory 捕获所有权、历史记录和合并状态。
Software Identity（软件标识）	通用用法	IfcRoot 分配全局唯一 ID。此外，它还可以为概念提供名称和描述。
点击显示 2 个隐藏的继承概念点击隐藏 2 个继承概念

表 6.1.3.28.F

6.1.3.28.6 形式化表示

ENTITY IfcRelConnectsPathElements
 SUBTYPE OF (IfcRelConnectsElements);
	RelatingPriorities : LIST [0:?] OF IfcInteger;
	RelatedPriorities : LIST [0:?] OF IfcInteger;
	RelatedConnectionType : IfcConnectionTypeEnum;
	RelatingConnectionType : IfcConnectionTypeEnum;
 WHERE
	NormalizedRelatedPriorities : (SIZEOF(RelatedPriorities) = 0)
OR
(SIZEOF (QUERY (temp <* RelatedPriorities
  | {0 <= temp <= 100}
  )) = SIZEOF(RelatedPriorities));
	NormalizedRelatingPriorities : (SIZEOF(RelatingPriorities) = 0)
OR
(SIZEOF (QUERY (temp <* RelatingPriorities
  | {0 <= temp <= 100}
  )) = SIZEOF(RelatingPriorities));
END_ENTITY;

6.1.3.28.7 参考

IfcRelConnectsElements
