7.10.3.2 IfcRelConnectsStructuralMember（关系连接结构构件）

7.10.3.2.1 语义定义

IfcRelConnectsStructuralMember（关系连接结构构件）

实体 IfcRelConnectsStructuralMember 定义了描述结构构件与结构连接对象（节点或支座）之间连接所需的所有特性。

使用定义

点连接 应使用实体 IfcRelConnectsStructuralMember 的实例描述 IfcStructuralPointConnection 实例与 IfcStructuralCurveMember 或 IfcStructuralSurfaceMember 实例之间的连接。点连接的 RelatedStructuralConnection 应为 IfcStructuralPointConnection 类型。

线连接 应使用实体 IfcRelConnectsStructuralMember 的实例描述 IfcStructuralCurveConnection 实例与 IfcStructuralCurveMember 或 IfcStructuralSurfaceMember 实例之间的连接。线连接的 RelatedStructuralConnection 应为 IfcStructuralCurveConnection 类型。

面连接 应使用实体 IfcRelConnectsStructuralMember 的实例描述 IfcStructuralSurfaceConnection 实例与 IfcStructuralSurfaceMember 实例之间的连接。面连接的 RelatedStructuralConnection 应为 IfcStructuralSurfaceConnection 类型。

应用条件的坐标系 由 AppliedCondition 或 AdditionalConditions 定义的所有值均在 ConditionCoordinateSystem 提供的坐标系内给出，该坐标系相对于结构构件的局部坐标系定义。如果未定义 ConditionCoordinateSystem，则使用结构构件的局部坐标系。

支承长度 可选择性地提供支承长度，该长度指定沿曲线连接的物理连接长度（或宽度）。

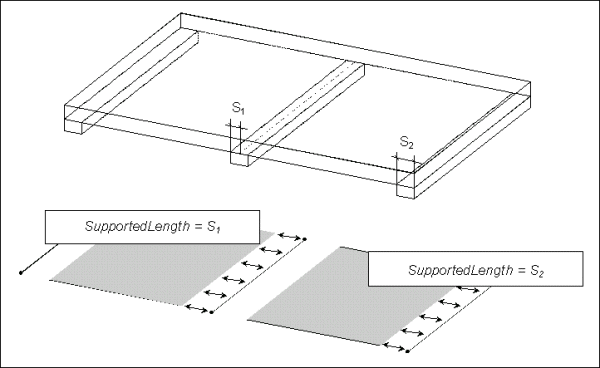

图 7.10.3.2.A 说明了支承长度的正确定义。

7.10.3.2.2 实体继承

7.10.3.2.3 特性

#	特性	类型	描述
IfcRoot (4)
1	GlobalId	IfcGloballyUniqueId	在整个软件世界中分配全局唯一标识符。
2	OwnerHistory	OPTIONAL IfcOwnerHistory	分配有关该对象当前所有权的信息，包括所有者参与者、应用程序、本地标识以及捕获到的关于对象近期更改的信息。注释仅存储最后一次修改——无论是添加、删除还是修改。 IFC4 变更该特性已更改为 OPTIONAL。
3	Name	OPTIONAL IfcLabel	供参与的软件系统或用户使用的可选名称。对于某些 IfcRoot 的子类型，可要求插入 Name 特性。这将通过 where 规则强制执行。
4	Description	OPTIONAL IfcText	可选的描述，用于提供信息性注释。
点击显示 4 个隐藏的继承特性点击隐藏 4 个继承特性
IfcRelConnectsStructuralMember (6)
5	RelatingStructuralMember	IfcStructuralMember	引用 IfcStructuralMember（或其子类）的实例，该实例连接到指定的结构连接。
6	RelatedStructuralConnection	IfcStructuralConnection	引用 IfcStructuralConnection（或其子类）的实例，该实例连接到指定的结构构件。
7	AppliedCondition	OPTIONAL IfcBoundaryCondition	定义连接属性的条件。连接条件通常称为"释放"，但不仅用于定义铰链等机制，还包括刚性、弹性及其他条件。
8	AdditionalConditions	OPTIONAL IfcStructuralConnectionCondition	描述附加的连接属性。
9	SupportedLength	OPTIONAL IfcLengthMeasure	定义此结构连接的"支承长度"。更多详细信息请参见图示。
10	ConditionCoordinateSystem	OPTIONAL IfcAxis2Placement3D	定义一个坐标系，用于描述 ConnectionCondition 中连接属性相对于 RelatingStructuralMember 局部坐标系的位置。如果未指定，则默认使用位置 IfcAxis2Placement3D((x,y,z), ?, ?)，其中 x,y,z 为连接处的局部构件坐标，默认轴方向与 RelatingStructuralMember 的局部轴平行。

表 7.10.3.2.B

7.10.3.2.4 概念用法

概念	用法	描述
IfcRoot (2)
Revision Control（版本控制）	通用用法	使用 IfcOwnerHistory 捕获所有权、历史记录和合并状态。
Software Identity（软件标识）	通用用法	IfcRoot 分配全局唯一 ID。此外，它还可为概念提供名称和描述。
点击显示 2 个隐藏的继承概念点击隐藏 2 个继承概念

表 7.10.3.2.C

7.10.3.2.5 形式化表示

ENTITY IfcRelConnectsStructuralMember
 SUPERTYPE OF (ONEOF
	(IfcRelConnectsWithEccentricity))
 SUBTYPE OF (IfcRelConnects);
	RelatingStructuralMember : IfcStructuralMember;
	RelatedStructuralConnection : IfcStructuralConnection;
	AppliedCondition : OPTIONAL IfcBoundaryCondition;
	AdditionalConditions : OPTIONAL IfcStructuralConnectionCondition;
	SupportedLength : OPTIONAL IfcLengthMeasure;
	ConditionCoordinateSystem : OPTIONAL IfcAxis2Placement3D;
END_ENTITY;
