6.2 IfcSharedBldgServiceElements（共享建筑机电构件）

6.2.1 模式定义

IfcSharedBldgServiceElements 模式在互操作层中定义了互操作所需的基本概念，主要用于建筑机电领域扩展之间的互操作，特别是 IfcHvacDomain、 IfcPlumbingFireProtectionDomain、 IfcElectricalDomain 和 IfcBuildingControlsDomain。此模式包含流体和输配系统的基本类型和实例定义，以及用于常见建筑机电场景（如流体流动特性、电气特性和空间热特性）的属性集。

图 6.2.A 说明了类型、实例和性能的概念。类型是 IfcDistributionElementType 的特化，而实例是 IfcDistributionElement 的特化。第三个主题在 IfcControlExtension 模式中定义，它使用 IfcPerformanceHistory 实体的实例来关联实例的性能特征。

一个类型可以有零个或多个实例。每个实例可以关联多个性能历史实体，从而能够捕获和维护数据集中特定生命周期阶段的数据。

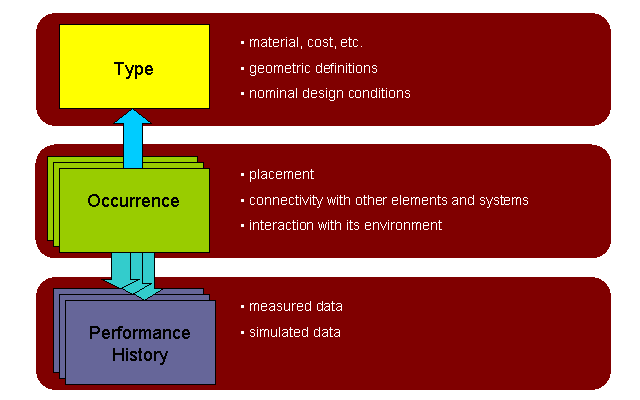

type, occurrence and performance history concepts
图 6.2.A — 建筑机电生命周期

IfcSharedBldgServiceElements 模式对称地特化了建筑机电系统的实例和类型概念，其中实体的 主要 功能角色决定了其分类到以下通用概念：

  • 输配腔室（Distribution Chamber）：输配系统中使用的成形空间，例如集水坑、沟槽或人孔。
  • 能源转换设备 (Energy Conversion Device)：将能量从一种形式转换为另一种形式的建筑系统设备，例如锅炉（燃烧气体加热水）、冷水机组（使用制冷循环冷却液体）或冷却盘管（使用制冷剂的相变特性冷却空气）。
  • 流量控制器 (Flow Controller)：用于调节输配系统内流量的设备，例如管道系统中的阀门、空气输配系统中的调节风门或电气输配系统中的电气开关。
  • 流量配件 (Flow Fitting)：用于互连输配系统内的流量段或其他配件的设备，例如风管系统中将流量分支到两个方向的 T 型接头，或电气输配系统中的接线盒。
  • 流量输送设备 (Flow Moving Device)：用于在输配系统中产生压差的设备，例如泵、风扇或压缩机。
  • 流量段 (Flow Segment)：输配系统的一部分，例如风管、管道或导管。
  • 流量存储设备 (Flow Storage Device)：用于临时存储物质（固体、液体或气体）的设备，例如储罐，或由感应电子流产生的电压势（电池）。
  • 流量终端 (Flow Terminal)：作为输配系统的末端或起始元件，例如风管空气输配系统中的顶棚出风口、废水系统中的水槽或电气照明系统中的灯具。
  • 流量处理设备 (Flow Treatment Device)：用于改变介质物理特性的设备，例如空气、油或水过滤器（用于去除流体中的颗粒物），或风管消声器（用于衰减噪音）。

请参阅领域模式，其中类型和实例通过 PredefinedType 枚举进一步详细说明，以了解这些广泛分类中支持的概念范围的示例。如果在此分类中需要新类型，应使用 ElementType 特性进行扩展。但是，如果需要一个完全不适合此分类的新概念，应根据需要使用通用 IfcDistributionElementType 和 IfcDistributionElement 实体的实例作为类型/实例对象。

输配系统中的实例通常使用 IfcDistributionPort 的实例进行耦合。这也是基于性能特征应用质量集等概念的地方。有关在输配系统中耦合组件以及跟踪端口边界处流动特性的详细信息，请参阅此模式中的 IfcDistributionPort 文档。

沿革 该模式在 IFC2x2 中已进行重大修改。详细信息请参阅变更日志和问题解决数据库。

6.2.2 类型

  1. IfcDistributionChamberElementTypeEnum（输配腔室构件类型枚举）
  2. IfcDistributionPortTypeEnum（输配端口类型枚举）
  3. IfcDistributionSystemEnum（输配系统枚举）
  4. IfcFlowDirectionEnum（流向枚举）

6.2.3 实体

  1. IfcDistributionChamberElement（输配腔室构件）
  2. IfcDistributionChamberElementType（输配腔室构件类型）
  3. IfcDistributionCircuit（输配回路）
  4. IfcDistributionControlElement（输配控制构件）
  5. IfcDistributionControlElementType（输配控制构件类型）
  6. IfcDistributionFlowElement（输配流构件）
  7. IfcDistributionFlowElementType（输配流构件类型）
  8. IfcDistributionPort（输配端口）
  9. IfcDistributionSystem（输配系统）
  10. IfcEnergyConversionDevice（能量转换设备）
  11. IfcEnergyConversionDeviceType（能量转换设备类型）
  12. IfcFlowController（流量控制器）
  13. IfcFlowControllerType（流量控制器类型）
  14. IfcFlowFitting（流量配件）
  15. IfcFlowFittingType（流量配件类型）
  16. IfcFlowMovingDevice（流量驱动设备）
  17. IfcFlowMovingDeviceType（流量驱动设备类型）
  18. IfcFlowSegment（流量段）
  19. IfcFlowSegmentType（流量段类型）
  20. IfcFlowStorageDevice（流量存储设备）
  21. IfcFlowStorageDeviceType（流量存储设备类型）
  22. IfcFlowTerminal（流量终端）
  23. IfcFlowTerminalType（流量终端类型）
  24. IfcFlowTreatmentDevice（流量处理设备）
  25. IfcFlowTreatmentDeviceType（流量处理设备类型）
  26. IfcRelFlowControlElements（相关流量控制构件）

6.2.4 属性集

  1. Pset_AirSideSystemInformation（空气侧系统信息属性集）
  2. Pset_DistributionChamberElementCommon（输配腔室构件通用属性集）
  3. Pset_DistributionChamberElementTypeFormedDuct（输配腔室构件类型-成型风管属性集）
  4. Pset_DistributionChamberElementTypeInspectionChamber（输配腔室构件类型-检查井属性集）
  5. Pset_DistributionChamberElementTypeInspectionPit（输配腔室构件类型-检查坑属性集）
  6. Pset_DistributionChamberElementTypeManhole（输配腔室构件类型-人孔属性集）
  7. Pset_DistributionChamberElementTypeMeterChamber（输配腔室构件类型-计量室属性集）
  8. Pset_DistributionChamberElementTypeSump（输配腔室构件类型-集水坑属性集）
  9. Pset_DistributionChamberElementTypeTrench（输配腔室构件类型-沟槽属性集）
  10. Pset_DistributionChamberElementTypeValveChamber（输配腔室构件类型-阀门室属性集）
  11. Pset_DistributionPortCommon（输配端口通用属性集）
  12. Pset_DistributionPortPHistoryCable（输配端口性能历史-电缆属性集）
  13. Pset_DistributionPortPHistoryDuct（输配端口性能历史-风管属性集）
  14. Pset_DistributionPortPHistoryPipe（输配端口性能历史-管道属性集）
  15. Pset_DistributionPortTypeCable（输配端口类型-电缆属性集）
  16. Pset_DistributionPortTypeDuct（输配端口类型-风管属性集）
  17. Pset_DistributionPortTypePipe（输配端口类型-管道属性集）
  18. Pset_DistributionSystemCommon（输配系统通用属性集）
  19. Pset_DistributionSystemTypeElectrical（输配系统类型-电气属性集）
  20. Pset_DistributionSystemTypeVentilation（输配系统类型-通风属性集）
  21. Pset_OutsideDesignCriteria（外部设计标准属性集）
  22. Pset_SoundAttenuation（消声属性集）
  23. Pset_SoundGeneration（声音生成属性集）
  24. Pset_SpaceAirHandlingDimensioning（空间空气处理尺寸确定属性集）
  25. Pset_SpaceThermalLoad（空间热负荷属性集）
  26. Pset_SpaceThermalLoadPHistory（空间热负荷性能历史属性集）
  27. Pset_ThermalLoad（热负荷属性集）
  28. Pset_UtilityConsumptionPHistory（公用设施消耗性能历史属性集）

6.2.5 工程量集

  1. Qto_DistributionChamberElementBaseQuantities（输配腔室构件基准工程量集）

6.2.6 函数

此类别中没有可用资源。

6.2.7 规则

此类别中没有可用资源。

6.2.8 属性枚举

  1. PEnum_AirSideSystemDistributionType（空气侧系统分布类型属性枚举）
  2. PEnum_AirSideSystemType（空气侧系统类型属性枚举）
  3. PEnum_BuildingThermalExposure（建筑热暴露属性枚举）
  4. PEnum_DistributionPortElectricalType（输配端口电气类型属性枚举）
  5. PEnum_DistributionPortGender（输配端口端型属性枚举）
  6. PEnum_DistributionSystemElectricalCategory（输配系统电气类别属性枚举）
  7. PEnum_DistributionSystemElectricalType（输配系统电气类型属性枚举）
  8. PEnum_DuctConnectionType（风管连接类型属性枚举）
  9. PEnum_DuctSizingMethod（管道尺寸确定方法属性枚举）
  10. PEnum_PipeEndStyleTreatment（管端样式处理属性枚举）
  11. PEnum_SoundScale（声音等级属性枚举）
  12. PEnum_TypeOfShaft（轴类型属性枚举）
