5.4.3.53 IfcRelFillsElement（关系填充构件）

RV ⓘ

AbV ⓘ

5.4.3.53.1 语义定义

IfcRelFillsElement 是一个对象化关系，用于表示一个开口构件和一个填充（或部分填充）该开口构件的构件之间的关系。它是一对一的关系。

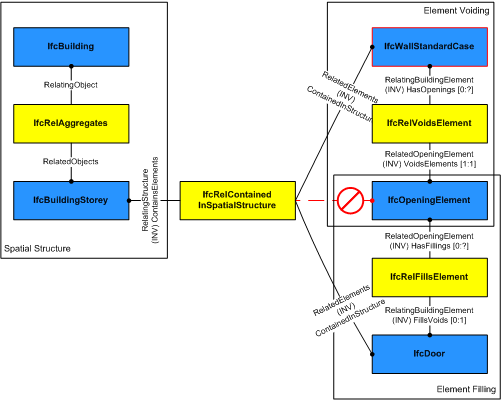

如图 5.4.3.53.A 所示，门插入墙体的表示通过两个独立的关系来实现。首先，通过 IfcWall <-- IfcRelVoidsElement --> IfcOpeningElement 在墙体中创建门洞，然后通过 IfcOpeningElement <-- IfcRelFillsElement --> IfcDoor 将门插入到开口中。图中红色标记表示不应存在将开口与墙体的空间容器连接的 IfcRelContainedInSpatialStructure 关系。

relationships for filling — 图 5.4.3.53.A — 构件填充关系

沿革 IFC1.0 中的新实体

5.4.3.53.2 实体继承

5.4.3.53.3 特性

#	特性	类型	描述
IfcRoot (4)
1	GlobalId	IfcGloballyUniqueId	在整个软件世界中分配全局唯一标识符。
2	OwnerHistory	OPTIONAL IfcOwnerHistory	分配有关该对象当前所有权的信息，包括所有者参与者、应用程序、本地标识以及捕获到的关于对象近期更改的信息。注释仅存储最后一次修改——无论是添加、删除还是修改。 IFC4 变更该特性已更改为 OPTIONAL。
3	Name	OPTIONAL IfcLabel	供参与的软件系统或用户使用的可选名称。对于某些 IfcRoot 的子类型，可能需要插入 Name 特性。这将通过 where 规则强制执行。
4	Description	OPTIONAL IfcText	可选的描述，用于提供信息性注释。
点击显示 4 个隐藏的继承特性点击隐藏 4 个继承特性
IfcRelFillsElement (2)
5	RelatingOpeningElement	IfcOpeningElement	通过此关系被填充的开口构件。
6	RelatedBuildingElement	IfcElement	对完全或部分占据相关开口的构件的引用。 IFC2x 变更数据类型已从 IfcBuildingElement 更改为 IfcElement，保持基于文件交换的向上兼容性。

表 5.4.3.53.B

5.4.3.53.4 概念用法

概念	用法	描述
IfcRoot (2)
Revision Control（版本控制）	通用用法	使用 IfcOwnerHistory 捕获所有权、历史记录和合并状态。
Software Identity（软件标识）	通用用法	IfcRoot 分配全局唯一 ID。此外，它还可以为概念提供名称和描述。
点击显示 2 个隐藏的继承概念点击隐藏 2 个继承概念

表 5.4.3.53.C

5.4.3.53.5 形式化表示

ENTITY IfcRelFillsElement
 SUBTYPE OF (IfcRelConnects);
	RelatingOpeningElement : IfcOpeningElement;
	RelatedBuildingElement : IfcElement;
END_ENTITY;
