5.4.3.59 IfcRelSpaceBoundary（关系空间边界）

5.4.3.59.1 语义定义

空间边界通过 IfcRelSpaceBoundary 与周围构件的关系来定义空间的物理或虚拟分隔。

• 对于物理空间边界，可以给出边界的放置和形状，并引用提供边界的建筑构件，
• 对于虚拟空间边界，可以给出边界的放置和形状，并引用一个虚拟构件。

IfcRelSpaceBoundary 被定义为一个对象化关系，通过对象化构件与它所界定的空间之间的关系来处理构件到空间的关联。它是一对一的关系，但允许每个构件（包括虚拟构件和开口）定义多个此类关系，并且每个空间由多个此类关系定义。

空间边界总是从空间内部定义的。通常区分两种基本类型的空间边界：

• 1 级空间边界：定义为空间的边界，不考虑另一侧的建筑构件或空间的变化。
• 2 级空间边界：定义为考虑另一侧的建筑构件或空间变化的边界。它可以进一步区分：
  • 2 级 A 型：另一侧有一个空间。
  • 2 级 B 型：另一侧有一个建筑构件。

空间边界如何分解的确切定义取决于视图定义，更详细的空间边界分解约定只能在域或应用程序类型级别给出。

• 在建筑或 FM 相关视图中，空间边界完全从空间内部定义。这是 1 级空间边界。
• 在热工视图中，空间边界的分解取决于提供边界的建筑构件的材料以及后面的相邻空间。这是 2 级空间边界。

1 级和 2 级空间边界之间的区别通过以下方式识别：

• 1 级：IfcRoot.Name = "1stLevel" IfcRoot.Description = NIL
• 2 级：IfcRoot.Name = "2ndLevel" IfcRoot.Description = "2a" 或 "2b"

物理空间边界和虚拟空间边界之间的区分如图 5.4.3.59.E 和图 5.4.3.59.F 所示。

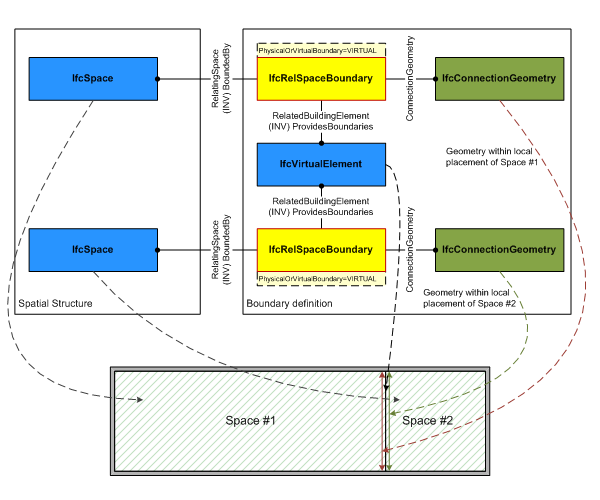

如图 5.4.3.59.E 所示，如果 IfcRelSpaceBoundary 用于表达虚拟边界，则 PhysicalOrVirtualBoundary 特性应设置为 VIRTUAL。RelatedBuildingElement 特性应指向 IfcVirtualElement 的实例。如果关心正确的位置，则需要 ConnectionGeometry 特性。

如图 5.4.3.59.F 所示，如果 IfcRelSpaceBoundary 用于表达两个空间之间的物理边界，则 PhysicalOrVirtualBoundary 特性应设置为 PHYSICAL。RelatedBuildingElement 特性应给出并指向提供空间边界的构件。ConnectionGeometry 特性可以插入，在这种情况下，它在几何上描述了物理空间边界，或者可以省略；在这种情况下，它在逻辑上描述了物理空间边界。

IfcRelSpaceBoundary 可以附加几何体。如果未附加几何体，则空间与建筑构件之间的关系仅在逻辑级别处理。如果附加了几何体，则它位于空间内的局部坐标系中。

几何表示（通过 ConnectionGeometry 特性）使用 2D 曲线几何体或 3D 曲面几何体来定义空间边界。

• 1 级空间边界：
  • 应仅为相关空间提供连接几何
  • 应仅提供曲面连接几何
  • 应仅支持以下曲面表示：
    • IfcSurfaceOfLinearExtrusion
    • IfcCurveBoundedPlane
    • IfcCurveBoundedSurface
    • IfcFaceBasedSurfaceModel
• 2 级空间边界：
  • 应仅为相关空间提供连接几何
  • 应仅提供曲面连接几何
  • 应仅支持以下曲面表示：
    • IfcCurveBoundedPlane，限制为仅具有多边形边界
    • IfcFaceBasedSurfaceModel

曲面连接几何体

以下约束适用于曲面连接几何体表示：

• 平面边界：
  • 由 SweptCurve 定义的 IfcSurfaceOfLinearExtrusion，其中 SweptCurve 是 IfcArbitraryOpenProfileDef 且包含直线段，或
  • IfcCurveBoundedPlane
• 曲面边界
  • 由 SweptCurve 定义的 IfcSurfaceOfLinearExtrusion，其中 SweptCurve 是 IfcArbitraryOpenProfileDef 且包含曲线段，或
  • IfcCurveBoundedSurface，其 BasisSurface 是非平面曲面，例如 IfcCylindricalSurface，或
  • IfcFaceBasedSurfaceModel（如果已分面）。

曲线连接几何体

以下约束适用于 2D 曲线表示：

• 曲线：IfcPolyline、IfcTrimmedCurve 或 IfcCompositeCurve

沿革 新实体在IFC1.5中引入，该实体在IFC2x中已被修改。

5.4.3.59.2 实体继承

1. • IfcRoot
2. • IfcRelationship
   • IfcObjectDefinition
   • IfcPropertyDefinition
3. • IfcRelConnects
   • IfcRelAssigns
   • IfcRelAssociates
   • IfcRelDeclares
   • IfcRelDecomposes
   • IfcRelDefines
4. • IfcRelSpaceBoundary
   • IfcRelConnectsElements
   • IfcRelConnectsPortToElement
   • IfcRelConnectsPorts
   • IfcRelConnectsStructuralActivity
   • IfcRelConnectsStructuralMember
   • IfcRelContainedInSpatialStructure
   • IfcRelCoversBldgElements
   • IfcRelCoversSpaces
   • IfcRelFillsElement
   • IfcRelFlowControlElements
   • IfcRelInterferesElements
   • IfcRelPositions
   • IfcRelReferencedInSpatialStructure
   • IfcRelSequence
   • IfcRelServicesBuildings
5. • IfcRelSpaceBoundary1stLevel

5.4.3.59.3 特性

5.4.3.59.4 形式化命题

((PhysicalOrVirtualBoundary = IfcPhysicalOrVirtualEnum.Physical)
  AND (NOT('IFC4X3_DEV_62887e3f.IFCVIRTUALELEMENT' IN TYPEOF(RelatedBuildingElement))))
OR
((PhysicalOrVirtualBoundary = IfcPhysicalOrVirtualEnum.Virtual)
  AND (('IFC4X3_DEV_62887e3f.IFCVIRTUALELEMENT' IN TYPEOF(RelatedBuildingElement))
  OR   ('IFC4X3_DEV_62887e3f.IFCOPENINGELEMENT' IN TYPEOF(RelatedBuildingElement))))
OR
(PhysicalOrVirtualBoundary = IfcPhysicalOrVirtualEnum.NotDefined)

5.4.3.59.5 概念用法

5.4.3.59.6 形式化表示

ENTITY IfcRelSpaceBoundary
 SUPERTYPE OF (ONEOF
	(IfcRelSpaceBoundary1stLevel))
 SUBTYPE OF (IfcRelConnects);
	RelatingSpace : IfcSpaceBoundarySelect;
	RelatedBuildingElement : IfcElement;
	ConnectionGeometry : OPTIONAL IfcConnectionGeometry;
	PhysicalOrVirtualBoundary : IfcPhysicalOrVirtualEnum;
	InternalOrExternalBoundary : IfcInternalOrExternalEnum;
 WHERE
	CorrectPhysOrVirt : ((PhysicalOrVirtualBoundary = IfcPhysicalOrVirtualEnum.Physical)
  AND (NOT('IFC4X3_DEV_62887e3f.IFCVIRTUALELEMENT' IN TYPEOF(RelatedBuildingElement))))
OR
((PhysicalOrVirtualBoundary = IfcPhysicalOrVirtualEnum.Virtual)
  AND (('IFC4X3_DEV_62887e3f.IFCVIRTUALELEMENT' IN TYPEOF(RelatedBuildingElement))
  OR   ('IFC4X3_DEV_62887e3f.IFCOPENINGELEMENT' IN TYPEOF(RelatedBuildingElement))))
OR
(PhysicalOrVirtualBoundary = IfcPhysicalOrVirtualEnum.NotDefined);
END_ENTITY;

5.4.3.59.7 参考

• IfcElement
• IfcExternalSpatialElement
• IfcRelConnects
• IfcRelSpaceBoundary1stLevel
• IfcRelSpaceBoundary2ndLevel
• IfcSpace
