5.4.3.52 IfcRelContainedInSpatialStructure（关系-包含于空间结构）

RV ⓘ

AbV ⓘ

5.4.3.52.1 语义定义

此对象化关系 IfcRelContainedInSpatialStructure 用于将构件分配到空间项目结构的特定层级。任何构件只能被分配一次到空间结构的特定层级。哪个层级与哪种类型的构件相关的问题，只能在特定项目的上下文中回答，并且可能在不同区域有所不同。

构件在空间结构中的包含关系应为层级关系；一个构件只能包含在一个空间结构构件中。构件与空间结构之间的引用关系不必是层级关系；也就是说，一个构件可以引用多个空间结构构件。

同一类型构件的实例可以根据实例的上下文分配给不同的空间结构构件。

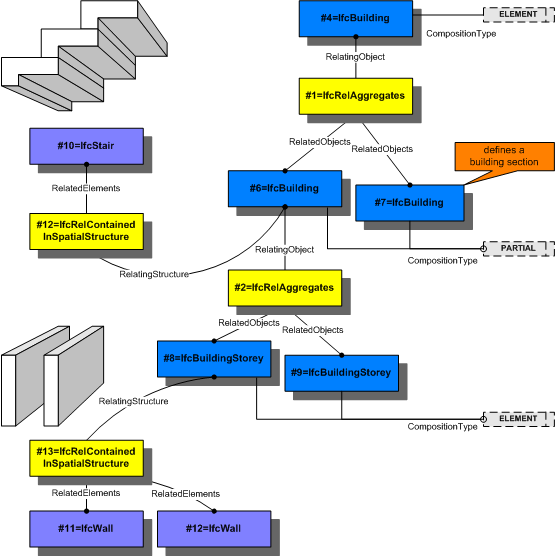

图 5.4.3.52.A 显示了 IfcRelContainedInSpatialStructure 在空间结构内不同层级分配楼梯和两堵墙的使用。

沿革 IFC2x 中的新实体。

5.4.3.52.2 实体继承

5.4.3.52.3 特性

#	特性	类型	描述
IfcRoot (4)
1	GlobalId	IfcGloballyUniqueId	在整个软件世界中分配全局唯一标识符。
2	OwnerHistory	OPTIONAL IfcOwnerHistory	分配有关该对象当前所有权的信息，包括所有者参与者、应用程序、本地标识以及捕获到的关于对象近期更改的信息。注释仅存储最后一次修改——无论是添加、删除还是修改。 IFC4 变更该特性已更改为 OPTIONAL。
3	Name	OPTIONAL IfcLabel	供参与的软件系统或用户使用的可选名称。对于某些 IfcRoot 的子类型，可能需要插入 Name 特性。这将通过 where 规则强制执行。
4	Description	OPTIONAL IfcText	可选的描述，用于提供信息性注释。
点击显示 4 个隐藏的继承特性点击隐藏 4 个继承特性
IfcRelContainedInSpatialStructure (2)
5	RelatedElements	SET [1:?] OF IfcProduct	包含在此空间结构层级中的产品集合。 IFC2x 变更数据类型已从 IfcElement 更改为 IfcProduct，保持向上兼容性
6	RelatingStructure	IfcSpatialElement	构件所包含的空间结构构件。任何构件只能包含在项目空间结构的一个构件中。 IFC4 变更特性 RelatingStructure 已提升至新的超类型 IfcSpatialElement，保持基于文件交换的向上兼容性。

表 5.4.3.52.B

5.4.3.52.4 形式化命题

名称	描述
WR31	关系对象不应用于将其他空间结构构件包含到空间结构构件中。空间结构的层级通过 IfcRelAggregates 定义。
`SIZEOF(QUERY(temp <* RelatedElements \| 'IFC4X3_DEV_62887e3f.IFCSPATIALSTRUCTUREELEMENT' IN TYPEOF(temp))) = 0`

表 5.4.3.52.C

5.4.3.52.5 概念用法

概念	用法	描述
IfcRoot (2)
Revision Control（版本控制）	通用用法	使用 IfcOwnerHistory 捕获所有权、历史记录和合并状态。
Software Identity（软件标识）	通用用法	IfcRoot 分配全局唯一 ID。此外，它还可以为概念提供名称和描述。
点击显示 2 个隐藏的继承概念点击隐藏 2 个继承概念

表 5.4.3.52.D

5.4.3.52.6 形式化表示

ENTITY IfcRelContainedInSpatialStructure
 SUBTYPE OF (IfcRelConnects);
	RelatedElements : SET [1:?] OF IfcProduct;
	RelatingStructure : IfcSpatialElement;
 WHERE
	WR31 : SIZEOF(QUERY(temp <* RelatedElements | 'IFC4X3_DEV_62887e3f.IFCSPATIALSTRUCTUREELEMENT' IN TYPEOF(temp))) = 0;
END_ENTITY;
