6.1.3.16 IfcDoor（门）

6.1.3.16.1 语义定义

门是一种建筑构件，主要用于为人员、货物、动物和车辆提供受控的通行通道。它包括采用铰链、枢轴、滑动以及旋转和折叠操作的构造。门可以是：

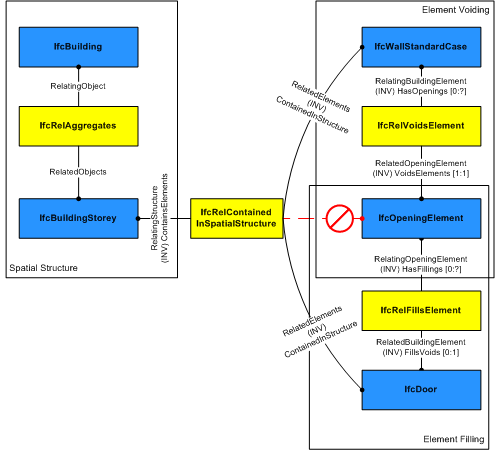

"独立式"门，包含在空间构件（如 IfcBuildingStorey）中。
填充洞口，通常在墙中。此时门将具有 FillsVoids 特性，该特性使用 IfcRelFillsElement 关系将 IfcDoor 与 IfcOpeningElement 关联；
作为构件装配的一部分，通常是 IfcCurtainWall。此时门将具有 Decomposes 特性，该特性使用 IfcRelAggregates 关系将门与构件装配关联；

门的实例有两种主要表示方式：

定义了三维矩形"剖面"形状表示的 IfcDoor 实体。该剖面可用于参数化生成门的几何形状。如果未提供，且门填充了洞口，则可以使用 IfcOpeningElement 的剖面。参数在引用了 IfcDoorLiningProperties 和 IfcDoorPanelProperties（用于门中的每个门板）的相关 IfcDoorType 上指定；
非参数化生成且仅具有"Brep"或"SurfaceModel"几何形状的 IfcDoor 实体。

此外， IfcDoor 通常可以包括定义门的二维形状及其开启方向的"FootPrint"表示。

门的参数由 IfcDoor 实例及其 IfcDoorType 共同定义。 IfcDoor 指定：

门的宽度和高度
门的开启方向（通过 ObjectPlacement 的正 Y 轴）

IfcDoorType 指定其所有 IfcDoor 实例共有的参数：

操作类型（单开、双开、旋转等）
门铰链侧（通过对左右开启门使用两种不同的样式）
通过 IfcDoorLiningProperties 指定的门框特定特性
通过 IfcDoorPanelProperties 指定的门板特定特性

根据 ISO 6707-1 的定义：用于封闭洞口的构件，主要通过铰链、枢轴或滑动方式进行启闭操作。

沿革 IFC1.0 中的新增实体。

6.1.3.16.2 实体继承

- IfcRoot

6.1.3.16.3 特性

#	特性	类型	描述
IfcRoot (4)
1	GlobalId	IfcGloballyUniqueId	在整个软件世界中分配全局唯一标识符。
2	OwnerHistory	OPTIONAL IfcOwnerHistory	分配有关该对象当前所有权的信息，包括所有者参与者、应用程序、本地标识以及捕获到的关于对象近期更改的信息。注释仅存储最后一次修改——无论是添加、删除还是修改。 IFC4 变更该特性已更改为 OPTIONAL。
3	Name	OPTIONAL IfcLabel	供参与的软件系统或用户使用的可选名称。对于某些 IfcRoot 的子类型，可能需要插入 Name 特性。这将通过 where 规则强制执行。
4	Description	OPTIONAL IfcText	可选的描述，用于提供信息性注释。
IfcObjectDefinition (7)
	HasAssignments	SET [0:?] OF IfcRelAssigns FOR RelatedObjects	引用分配（通过关联关系）其他 IfcObject 子类型到此对象实例的关系对象。例如，与产品、过程、控制、资源或组的关联。
	Nests	SET [0:1] OF IfcRelNests FOR RelatedObjects	引用作为嵌套的分解关系。它确定此对象定义是顺序整体/部分分解关系中的一部分。对象实例或类型只能是单个分解的一部分（仅允许分层结构）。 IFC4 变更新增反向特性数据类型，并与 IfcObjectDefinition 中定义的 Decomposes 分离。
	IsNestedBy	SET [0:?] OF IfcRelNests FOR RelatingObject	引用作为嵌套的分解关系。它确定此对象定义是顺序整体/部分分解关系中的整体。对象或对象类型可以被多个其他对象（实例或类型）嵌套。 IFC4 变更新增反向特性数据类型，并与 IfcObjectDefinition 中定义的 IsDecomposedBy 分离。
	HasContext	SET [0:1] OF IfcRelDeclares FOR RelatedDefinitions	引用提供上下文信息的上下文，例如项目单位或表示上下文。它只应断言在最上层的非空间对象上。 IFC4 变更新增反向特性数据类型。
	IsDecomposedBy	SET [0:?] OF IfcRelAggregates FOR RelatingObject	引用作为聚合的分解关系。它确定此对象定义是无序整体/部分分解关系中的整体。对象定义可以被多个其他对象（实例或部分）聚合。 IFC4 变更反向特性数据类型已从超类型 IfcRelDecomposes 更改为子类型 IfcRelAggregates。
	Decomposes	SET [0:1] OF IfcRelAggregates FOR RelatedObjects	引用作为聚合的分解关系。它确定此对象定义是无序整体/部分分解关系中的一部分。对象定义只能是单个分解的一部分（仅允许分层结构）。 IFC4 变更反向特性数据类型已从超类型 IfcRelDecomposes 更改为子类型 IfcRelAggregates。
	HasAssociations	SET [0:?] OF IfcRelAssociates FOR RelatedObjects	引用将外部资源或资源定义与对象关联的关系对象。例如，与库、文档或分类的关联。
IfcObject (5)
5	ObjectType	OPTIONAL IfcLabel	该类型表示指示对象的特定类型。其用法应在可实例化的子类型层级上确定。特别是，如果特性 PredefinedType 的枚举设置为 USERDEFINED，或者当实例化的具体实体没有 PredefinedType 特性时，它保存用户定义的类型。后者发生在一些特殊的叶子类中，以及直接实例化 IfcBuiltElement 时。
	IsDeclaredBy	SET [0:1] OF IfcRelDefinesByObject FOR RelatedObjects	链接到指向声明对象的关系对象，该声明对象为此对象实例提供对象定义。声明对象应是对象类型分解的一部分。关联的 IfcObject 或其子类型包含特定信息（作为类型或样式定义的一部分），该信息适用于该声明 IfcObject 或其子类型的所有对应实例。 IFC4 变更新增逆向关系，此变更保持基于文件交换的向上兼容性。
	Declares	SET [0:?] OF IfcRelDefinesByObject FOR RelatingObject	链接到指向接收对象定义的实例对应对象的关系对象。实例对应的对象应是对象实例分解的一部分。关联的 IfcObject 或其子类型提供特定信息（作为类型或样式定义的一部分），该信息适用于该声明 IfcObject 或其子类型的所有对应实例。 IFC4 变更新增逆向关系，此变更保持基于文件交换的向上兼容性。
	IsTypedBy	SET [0:1] OF IfcRelDefinesByType FOR RelatedObjects	与对象类型的关系集合，该对象类型为此对象实例提供类型定义。然后，关联的 IfcTypeObject 或其子类型包含特定信息（或类型或样式），该信息对于引用同一类型的所有 IfcObject 或其子类型的实例是通用的。 IFC4 变更新增逆向关系，与 IfcRelDefinesByType 的链接先前包含在逆向关系 IfcRelDefines 中。此变更保持基于文件交换的向上兼容性。
	IsDefinedBy	SET [0:?] OF IfcRelDefinesByProperties FOR RelatedObjects	与附加到此对象的属性集定义的集合的关系。这些静态或动态定义的特性包含字母数字信息内容，这些内容进一步定义了对象。 IFC4 变更数据类型已从 IfcRelDefines 更改为 IfcRelDefinesByProperties，保持基于文件交换的向上兼容性。
IfcProduct (5)
6	ObjectPlacement	OPTIONAL IfcObjectPlacement	这建立了产品在空间中的对象坐标系和位置。位置可以是绝对的（相对于世界坐标系）、相对的（相对于另一个产品的对象位置）或约束的（例如，相对于轴线或线性定位构件）。位置的类型由 IfcObjectPlacement 的各种子类型确定。如果存在表示，则应提供对象位置。
7	Representation	OPTIONAL IfcProductRepresentation	引用产品的表示，可以是表示 (IfcProductRepresentation) 或作为形状表示 (IfcProductDefinitionShape) 的特例。产品定义形状为同一对象坐标系中的形状属性提供了多个几何表示，该坐标系由对象位置确定。
	ReferencedBy	SET [0:?] OF IfcRelAssignsToProduct FOR RelatingProduct	引用 IfcRelAssignsToProduct 关系，通过该关系，其他产品、过程、控制、资源或参与者（作为 IfcObjectDefinition 的子类型）可以与此产品相关联。
	PositionedRelativeTo	SET [0:?] OF IfcRelPositions FOR RelatedProducts	引用 IfcRelPositions 关系，该关系定义了其与定位构件的关系。
	ReferencedInStructures	SET [0:?] OF IfcRelReferencedInSpatialStructure FOR RelatedElements	引用对象化关系 IfcRelReferencedInSpatialStructure，可用于将产品与一个或多个空间结构构件相关联，除了它主要包含的那个。
IfcElement (13)
8	Tag	OPTIONAL IfcIdentifier	产品实例的标签（或标识符），例如序列号或位置编号。这是实例级别的标识符。
	FillsVoids	SET [0:1] OF IfcRelFillsElement FOR RelatedBuildingElement	指向 IfcRelFillsElement 关系的引用，该关系将构件作为填充物放入另一个构件中创建的开口。
	ConnectedTo	SET [0:?] OF IfcRelConnectsElements FOR RelatingElement	指向构件连接关系的引用。该关系随后引用此构件所连接的另一个构件。
	IsInterferedByElements	SET [0:?] OF IfcRelInterferesElements FOR RelatedElement	指向干扰关系的引用，用于指示被干扰的构件。如果提供了该关系，则表示此构件与一个或多个其他构件存在干扰。注释 IsInterferedByElements 与 InterferesElements 之间没有优先级指示。 IFC4 变更新增逆向关系
	InterferesElements	SET [0:?] OF IfcRelInterferesElements FOR RelatingElement	指向干扰关系的引用，以指示干扰的构件。如果提供了该关系，则表示此构件与一个或多个其他构件存在干扰。注释 IsInterferedByElements 与 InterferesElements 之间没有优先级指示。 IFC4 变更新增逆向关系
	HasProjections	SET [0:?] OF IfcRelProjectsElement FOR RelatingElement	投影关系，通过布尔并集向 IfcBuiltElement 添加一个特征。
	HasOpenings	SET [0:?] OF IfcRelVoidsElement FOR RelatingBuildingElement	指向 IfcRelVoidsElement 关系的引用，该关系在构件中创建开口。一个构件可以包含零个或多个开口。对于每个使构件产生孔洞的开口，都会生成一个新的关系 IfcRelVoidsElement。
	IsConnectionRealization	SET [0:?] OF IfcRelConnectsWithRealizingElements FOR RealizingElements	指向具有实现构件的连接关系的引用。如果提供了该关系，则将此构件分配给连接的实现构件，该连接提供了连接关系的物理体现。
	ProvidesBoundaries	SET [0:?] OF IfcRelSpaceBoundary FOR RelatedBuildingElement	通过对象化关系 IfcRelSpaceBoundary 指向空间边界。该关系表示构件为空间提供边界。
	ConnectedFrom	SET [0:?] OF IfcRelConnectsElements FOR RelatedElement	指向构件连接关系的引用。该关系随后引用连接到此构件的另一个构件。
	ContainedInStructure	SET [0:1] OF IfcRelContainedInSpatialStructure FOR RelatedElements	包含关系到空间结构构件，该构件主要与之相关联。此包含关系应为层级关系，即一个构件只能直接分配给 0 个或 1 个空间结构。
	HasCoverings	SET [0:?] OF IfcRelCoversBldgElements FOR RelatingBuildingElement	通过对象化关系 IfcRelCoversBldgElements 指向 IfcCovering。该关系表示构件具有相关覆盖物。
	HasSurfaceFeatures	SET [0:?] OF IfcRelAdheresToElement FOR RelatingElement	指向 IfcRelAdheresToElement 关系的引用，该关系将 IfcSurfaceFeature 附着到构件上。一个构件可以在一个关系中包含零个或多个表面特征。
点击显示 34 个隐藏的继承特性点击隐藏 34 个继承特性
IfcDoor (5)
9	OverallHeight	OPTIONAL IfcPositiveLengthMeasure	高度的总体测量值，对应于包围门洞口主体的边界框的 Z 维度。如果省略， OverallHeight 应从插入门的 IfcOpeningElement 的几何表示中获取。注释门体可能高于门洞开口（例如当门框包含贴脸板时）。在此类情况下，OverallHeight 仍应表示为门洞开口高度，而非门框总高度。
10	OverallWidth	OPTIONAL IfcPositiveLengthMeasure	宽度的总体测量值，对应于包围门洞口主体的边界框的 X 维度。如果省略， OverallWidth 应从插入门的 IfcOpeningElement 的几何表示中获取。注释门体可能宽于门洞开口（例如当门框包含贴脸板时）。在此类情况下，OverallWidth 仍应表示为门洞开口宽度，而非门框总宽度。
11	PredefinedType	OPTIONAL IfcDoorTypeEnum	用于进一步标识对象的类型列表。某些属性集可能特别适用于其中一种类型。注释如果对象已关联带有 PredefinedType 的 IfcTypeObject，则不应在该对象实例上使用此特性。【转化增加】该约束用于避免类型对象与实例对象对同一分类语义的重复定义或冲突；采用类型化建模时，PredefinedType 在 IfcTypeObject 上统一维护。
12	OperationType	OPTIONAL IfcDoorTypeOperationEnum	根据门板的划分和门板操作来定义门类型总体布局和操作的类型。注释仅当未分配提供自身 IfcDoorType.OperationType 的类型对象 IfcDoorType 时，才应使用 OperationType。
13	UserDefinedOperationType	OPTIONAL IfcLabel	用户定义操作类型的标识符，仅当 OperationType 的值设置为 USERDEFINED 时才应提供。

表 6.1.3.16.J

6.1.3.16.4 形式化命题

名称	描述
CorrectPredefinedType	要么 PredefinedType 特性未设置（例如因为关联了 IfcDoorType），要么当 PredefinedType 设置为 USERDEFINED 时，应提供继承的 ObjectType 特性。
`NOT(EXISTS(PredefinedType)) OR (PredefinedType <> IfcDoorTypeEnum.USERDEFINED) OR ((PredefinedType = IfcDoorTypeEnum.USERDEFINED) AND EXISTS (SELF\IfcObject.ObjectType))`
CorrectTypeAssigned	要么没有关联的门类型对象（即未提供 IsTypedBy 逆向关系），要么关联的类型对象应为 IfcDoorType 类型。
`(SIZEOF(IsTypedBy) = 0) OR ('IFC4X3_DEV_62887e3f.IFCDOORTYPE' IN TYPEOF(SELF\IfcObject.IsTypedBy[1].RelatingType))`

表 6.1.3.16.K

6.1.3.16.5 属性集

Pset_Condition
- AssessmentDate（评估日期）
- AssessmentCondition（评估条件）
- AssessmentDescription（评估描述）
- AssessmentType（评估类型）
- AssessmentMethod（评估方法）
- LastAssessmentReport（最后评估报告）
- NextAssessmentDate（下次评估日期）
- AssessmentFrequency（评估频率）
Pset_ConstructionAdministration
- ProcurementMethod（采购方法）
- SpecificationSectionNumber（规范章节编号）
- SubmittalIdentifer（提交标识符）
Pset_ConstructionOccurence
- InstallationDate（安装日期）
- ModelNumber（型号）
- TagNumber（标签编号）
- AssetIdentifier（资产标识符）
Pset_DoorCommon
- Reference（类型参照标识）
- Status（状态）
- FireRating（耐火极限）
- AcousticRating（声学评级）
- SecurityRating（安全等级）
- DurabilityRating（耐久性等级）
- HygrothermalRating（湿热等级）
- WaterTightnessRating（水密性能等级）
- MechanicalLoadRating（机械荷载等级）
- WindLoadRating（风荷载等级）
- Infiltration（渗透）
- IsExternal（是否为外部）
- ThermalTransmittance（传热系数）
- GlazingAreaFraction（玻璃面积分数）
- HandicapAccessible（无障碍通行）
- FireExit（消防出口）
- HasDrive（具有驱动装置）
- SelfClosing（自关闭）
- SmokeStop（防烟隔断）
Pset_DoorLiningProperties
- LiningDepth（框深度）
- LiningThickness（衬里或框厚度）
- ThresholdDepth（门槛深度）
- ThresholdThickness（门槛厚度）
- TransomThickness（横梁厚度）
- TransomOffset（横梁偏移）
- LiningOffset（框偏移量）
- ThresholdOffset（门槛偏移）
- CasingThickness（套管厚度）
- CasingDepth（套管深度）
- LiningToPanelOffsetX（框与面板 X 向偏移）
- LiningToPanelOffsetY（框与面板 Y 向偏移）
Pset_DoorPanelProperties
- PanelDepth（面板深度）
- PanelOperation（面板操作）
- PanelWidth（面板宽度）
- PanelPosition（面板位置）
Pset_DoorTypeTurnstile TURNSTILE
- IsBidirectional（是否为双向）
- TurnstileType（转闸类型）
- NarrowChannelWidth（窄通道宽度）
- WideChannelWidth（宽通道宽度）
Pset_DoorWindowGlazingType
- GlassLayers（玻璃层数）
- GlassThickness1（玻璃厚度1）
- GlassThickness2（玻璃厚度2）
- GlassThickness3（玻璃厚度3）
- FillGas（填充气体）
- GlassColour（玻璃颜色）
- IsTempered（是否钢化）
- IsLaminated（是否夹层）
- IsCoated（是否镀膜）
- IsWired（是否夹丝）
- VisibleLightReflectance（可见光反射比）
- VisibleLightTransmittance（可见光透射比）
- SolarAbsorption（太阳能吸收率）
- SolarReflectance（太阳反射率）
- SolarTransmittance（太阳透射率）
- SolarHeatGainTransmittance（太阳得热透射率）
- ShadingCoefficient（遮阳系数）
- ThermalTransmittanceSummer（夏季传热系数）
- ThermalTransmittanceWinter（冬季传热系数）
Pset_ElementKinematics
- CyclicPath（循环路径）
- CyclicRange（循环范围）
- LinearPath（线性路径）
- LinearRange（线性范围）
- MaximumAngularVelocity（最大角速度）
- MaximumConstantSpeed（最大恒定速度）
- MinimumTime（最短时间）
Pset_EnvironmentalCondition
- ReferenceAirRelativeHumidity（基准空气相对湿度）
- ReferenceEnvironmentTemperature（基准环境温度）
- MaximumAtmosphericPressure（最大大气压力）
- StorageTemperatureRange（存储温度范围）
- MaximumWindSpeed（最大风速）
- OperationalTemperatureRange（运行温度范围）
- MaximumRainIntensity（最大降雨强度）
- SaltMistLevel（盐雾等级）
- SeismicResistance（抗震性）
- SmokeLevel（烟雾等级）
- MaximumSolarRadiation（最大太阳辐射）
Pset_EnvironmentalImpactIndicators
- Reference（类型参照标识）
- FunctionalUnitReference（功能单元参考）
- IndicatorsUnit（指示器单元）
- LifeCyclePhase（生命周期阶段）
- ExpectedServiceLife（预期使用寿命）
- TotalPrimaryEnergyConsumptionPerUnit（单位总一次能源消耗）
- WaterConsumptionPerUnit（单位耗水量）
- HazardousWastePerUnit（单位危险废物）
- NonHazardousWastePerUnit（单位无害废物量）
- ClimateChangePerUnit（单位气候变化）
- AtmosphericAcidificationPerUnit（单位大气酸化）
- RenewableEnergyConsumptionPerUnit（单位可再生能源消耗量）
- NonRenewableEnergyConsumptionPerUnit（单位不可再生能源消耗）
- ResourceDepletionPerUnit（单位资源消耗）
- InertWastePerUnit（单位惰性废物）
- RadioactiveWastePerUnit（单位放射性废物）
- StratosphericOzoneLayerDestructionPerUnit（单位平流层臭氧层破坏）
- PhotochemicalOzoneFormationPerUnit（单位光化学臭氧形成）
- EutrophicationPerUnit（单位富营养化）
Pset_EnvironmentalImpactValues
- TotalPrimaryEnergyConsumption（总一次能源消耗）
- WaterConsumption（用水量）
- HazardousWaste（危险废物）
- NonHazardousWaste（无害废物）
- ClimateChange（气候变化）
- AtmosphericAcidification（大气酸化）
- RenewableEnergyConsumption（可再生能源消耗量）
- NonRenewableEnergyConsumption（不可再生能源消耗）
- ResourceDepletion（资源消耗）
- InertWaste（惰性废物）
- RadioactiveWaste（放射性废物）
- StratosphericOzoneLayerDestruction（平流层臭氧层破坏）
- PhotochemicalOzoneFormation（光化学臭氧形成）
- Eutrophication（富营养化）
- LeadInTime（导入时间）
- Duration（持续时间）
- LeadOutTime（导出时间）
Pset_InstallationOccurrence
- InstallationDate（安装日期）
- AcceptanceDate（验收日期）
- PutIntoOperationDate（投入使用日期）
Pset_MaintenanceStrategy
- AssetCriticality（资产关键性）
- AssetFrailty（资产脆弱性）
- AssetPriority（资产优先级）
- MonitoringType（监测类型）
- AccidentResponse（事故响应）
Pset_MaintenanceTriggerCondition
- ConditionTargetPerformance（条件目标性能）
- ConditionMaintenanceLevel（条件维护等级）
- ConditionReplacementLevel（条件更换等级）
- ConditionDisposalLevel（条件处置等级）
Pset_MaintenanceTriggerDuration
- DurationTargetPerformance（目标性能持续时间）
- DurationMaintenanceLevel（维护水平持续时间）
- DurationReplacementLevel（更换水平持续时间）
- DurationDisposalLevel（处置水平持续时间）
Pset_MaintenanceTriggerPerformance
- TargetPerformance（目标性能）
- PerformanceMaintenanceLevel（性能维护等级）
- ReplacementLevel（更换水平）
- DisposalLevel（处置水平）
Pset_ManufacturerOccurrence
- AcquisitionDate（采集日期）
- BarCode（条形码）
- SerialNumber（序列号）
- BatchReference（批次参考）
- AssemblyPlace（组装地点）
- ManufacturingDate（制造日期）
Pset_ManufacturerTypeInformation
- GlobalTradeItemNumber（全球贸易项目编号）
- ArticleNumber（物品编号）
- ModelReference（模型参考）
- ModelLabel（模型标签）
- Manufacturer（制造商）
- ProductionYear（生产年份）
- AssemblyPlace（组装地点）
- OperationalDocument（操作文档）
- SafetyDocument（安全文档）
- PerformanceCertificate（性能证书）
Pset_PermeableCoveringProperties
- OperationType（操作类型）
- PanelPosition（面板位置）
- FrameDepth（框架深度）
- FrameThickness（框架厚度）
Pset_ProcessCapacity
- ProcessItem（过程项）
- ProcessCapacity（过程处理能力）
- ProcessPerformance（过程性能）
- DownstreamConnections（下游连接）
- UpstreamConnections（上游连接）
Pset_RepairOccurrence
- RepairContent（维修内容）
- RepairDate（维修日期）
- MeanTimeToRepair（平均维修时间）
Pset_Risk
- RiskName（风险名称）
- RiskType（风险类型）
- NatureOfRisk（风险性质）
- RiskAssessmentMethodology（风险评估方法）
- UnmitigatedRiskLikelihood（未缓解风险可能性）
- UnmitigatedRiskConsequence（未缓解风险后果）
- UnmitigatedRiskSignificance（未缓解风险重要性）
- MitigationPlanned（计划缓解措施）
- MitigatedRiskLikelihood（缓解风险可能性）
- MitigatedRiskConsequence（缓解风险后果）
- MitigatedRiskSignificance（缓解风险显著性）
- MitigationProposed（缓解措施建议）
- AssociatedProduct（关联产品）
- AssociatedActivity（关联活动）
- AssociatedLocation（关联位置）
Pset_ServiceLife
- ServiceLifeDuration（使用寿命期限）
- MeanTimeBetweenFailure（平均故障间隔时间）
Pset_TicketProcessing BOOM_BARRIER
- TicketProcessingTime（票据处理时间）
- TicketStuckRatio（卡票率）
Pset_TicketProcessing TURNSTILE
- TicketProcessingTime（票据处理时间）
- TicketStuckRatio（卡票率）
Pset_Tolerance
- ToleranceDescription（公差描述）
- ToleranceBasis（公差基准）
- OverallTolerance（总公差）
- HorizontalTolerance（水平公差）
- OrthogonalTolerance（正交公差）
- VerticalTolerance（垂直公差）
- PlanarFlatness（平面平整度）
- HorizontalFlatness（水平平整度）
- ElevationalFlatness（立面平整度）
- SideFlatness（侧面平整度）
- OverallOrthogonality（总正交度）
- HorizontalOrthogonality（水平正交度）
- OrthogonalOrthogonality（正交正交度）
- VerticalOrthogonality（垂直正交度）
- OverallStraightness（总直线度）
- HorizontalStraightness（水平直线度）
- OrthogonalStraightness（正交直线度）
- VerticalStraightness（垂直直线度）
Pset_Uncertainty
- UncertaintyBasis（不确定性基准）
- UncertaintyDescription（不确定性描述）
- HorizontalUncertainty（水平不确定度）
- LinearUncertainty（线性不确定度）
- OrthogonalUncertainty（正交不确定度）
- VerticalUncertainty（垂直不确定度）
Pset_Warranty
- WarrantyIdentifier（保修标识符）
- WarrantyStartDate（保修开始日期）
- IsExtendedWarranty（是否延长保修）
- WarrantyPeriod（保修期限）
- WarrantyContent（保修内容）
- PointOfContact（接触点）
- Exclusions（排除项）
Qto_BodyGeometryValidation
- GrossSurfaceArea（总表面积）
- NetSurfaceArea（净表面积）
- GrossVolume（总体积）
- NetVolume（净体积）
- SurfaceGenusBeforeFeatures（特征处理前表面类型）
- SurfaceGenusAfterFeatures（特征处理后表面类型）
Qto_DoorBaseQuantities
- Width（宽度）
- Height（高度）
- Perimeter（周长）
- Area（区域）

6.1.3.16.6 概念用法

Brep representation — 图 6.1.3.16.A — 工程构件主体边界表示

surface model — 图 6.1.3.16.A — 工程构件主体边界表示

6.1.3.16.7 形式化表示

ENTITY IfcDoor
 SUBTYPE OF (IfcBuiltElement);
	OverallHeight : OPTIONAL IfcPositiveLengthMeasure;
	OverallWidth : OPTIONAL IfcPositiveLengthMeasure;
	PredefinedType : OPTIONAL IfcDoorTypeEnum;
	OperationType : OPTIONAL IfcDoorTypeOperationEnum;
	UserDefinedOperationType : OPTIONAL IfcLabel;
 WHERE
	CorrectPredefinedType : NOT(EXISTS(PredefinedType)) OR
 (PredefinedType <> IfcDoorTypeEnum.USERDEFINED) OR
 ((PredefinedType = IfcDoorTypeEnum.USERDEFINED) AND EXISTS (SELF\IfcObject.ObjectType));
	CorrectTypeAssigned : (SIZEOF(IsTypedBy) = 0) OR
  ('IFC4X3_DEV_62887e3f.IFCDOORTYPE' IN TYPEOF(SELF\IfcObject.IsTypedBy[1].RelatingType));
END_ENTITY;

6.1.3.16.8 参考

IfcBuiltElement
