7.1.3.2 IfcDoorPanelProperties（门扇属性）

弃用该定义将在标准的未来主版本中移除。

7.1.3.2.1 语义定义

门扇通常是指门叶，用于允许人员或货物通过。门扇的参数定义了门扇在几何上的相关参数。

IfcDoorPanelProperties 用于参数化描述门扇的形状和操作。参数化定义可单独或额外添加到门的显式形状表示中。

IfcDoorType 可定义包含多个门扇的门。在这种情况下，应为每个门扇包含一个 IfcDoorPanelProperties 实例。PanelPosition 特性与 IfcDoorType.OperationType 特性结合使用，决定了 IfcDoorPanelProperties 应用于哪个门扇。IfcDoorPanelProperties 包含在 IfcDoorType 的 HasPropertySets 特性列表中。有关门扇的更多信息，可使用 IfcPropertySet 在 IfcDoorType 的同一列表中进行动态扩展。

IfcDoorPanelProperties 不包含几何表示。但是，它定义了可用于创建门类型形状的参数（该形状由 IfcDoor 插入到项目的空间上下文中），如表 7.1.3.2.C 所示。

IfcDoorPanelProperties 的参数定义了一个标准的门扇，包括（如果给定）一个比例宽度，用于定义非均匀的双向摆动（或滑动、或折叠）门。门扇的外边界由分配给 IfcDoor 的“轮廓”形状表示确定，该轮廓由 IfcDoorType 插入。还应考虑门套参数。

图示	特性	描述
图 7.1.3.2.A	PanelDepth（门扇深度）	门扇（摆动、双向摆动和滑动门扇）的深度由 PanelDepth 参数定义。

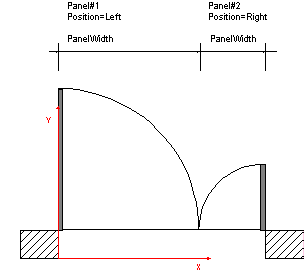

图 7.1.3.2.B	PanelWidth（门扇宽度）	对于包含多个门扇的门操作类型，一个门扇的宽度由一个归一化比例度量给出。它定义了该门扇的宽度，该宽度是相对于门总净开口宽度的比例。

7.1.3.2.2 实体继承

7.1.3.2.3 特性

#	特性	类型	描述
IfcRoot (4)
1	GlobalId	IfcGloballyUniqueId	在整个软件世界中分配全局唯一标识符。
2	OwnerHistory	OPTIONAL IfcOwnerHistory	分配有关该对象当前所有权的信息，包括所有者参与者、应用程序、本地标识以及捕获到的关于对象近期更改的信息。注释仅存储最后一次修改——无论是添加、删除还是修改。 IFC4 变更该特性已更改为 OPTIONAL。
3	Name	OPTIONAL IfcLabel	供参与的软件系统或用户使用的可选名称。对于某些 IfcRoot 的子类型，可要求插入 Name 特性。这将通过 where 规则强制执行。
4	Description	OPTIONAL IfcText	可选的描述，用于提供信息性注释。
IfcPropertyDefinition (2)
	HasContext	SET [0:1] OF IfcRelDeclares FOR RelatedDefinitions	引用 IfcRelDeclares 关系，从而引用 IfcProject 或 IfcProjectLibrary。
	HasAssociations	SET [0:?] OF IfcRelAssociates FOR RelatedObjects	引用 IfcRelAssociates 关系，从而引用那些外部定义的概念，如分类、文档或库信息，这些概念与属性定义相关联。
IfcPropertySetDefinition (3)
	DefinesType	SET [0:?] OF IfcTypeObject FOR HasPropertySets	属性集分配到的类型对象。该属性集充当类型对象的所有实例的共享属性集。注释 IfcPropertySetDefinition 与 IfcTypeObject 之间的关系是直接关系，未使用 IfcRelDefinesByProperties，以保持与本标准早期版本的兼容性。 {} IFC4 变更基数已从 0..1 更改为 0..n，具有基于文件交换的向上兼容性。
	IsDefinedBy	SET [0:?] OF IfcRelDefinesByTemplate FOR RelatedPropertySets	通过对象化关系 IfcRelDefinesByTemplate 与属性集模板的关系，如果给定，则为属性集或数量集及其属性提供定义模板。 {} IFC4 变更新增反向特性，更改时保持基于文件交换的向上兼容性。
	DefinesOccurrence	SET [0:?] OF IfcRelDefinesByProperties FOR RelatingPropertyDefinition	引用与一个或多个对象实例的关系，这些对象实例的特征由属性集定义定义。能使用对象化关系 IfcRelDefinesByProperties 将单个属性集分配给多个对象实例。 {} IFC4 变更反向特性从 PropertyDefinitionOf 重命名，具有基于文件交换的向上兼容性。
点击显示 9 个隐藏的继承特性点击隐藏 9 个继承特性
IfcDoorPanelProperties (5)
5	PanelDepth	OPTIONAL IfcPositiveLengthMeasure	门扇的深度，垂直于门叶平面测量。
6	PanelOperation	IfcDoorPanelOperationEnum	PanelOperation 定义了该门扇的操作方式。门扇的 PanelOperation 应与它引用的 IfcDoorType 的 OperationType 相对应。
7	PanelWidth	OPTIONAL IfcNormalisedRatioMeasure	此门扇的宽度，表示为相对于门总净开口宽度的比例。如果省略，则默认为 1。对于 IfcDoorType 中 OperationType 定义了多个门扇的门，应提供一个值。
8	PanelPosition	IfcDoorPanelPositionEnum	此门扇在门内的位置。门扇的 PanelPosition 应与它引用的 IfcDoorType 的 OperationType 相对应。
9	ShapeAspectStyle	OPTIONAL IfcShapeAspect	指向形状方面（shape aspect）的指针，如果给定。形状方面对应于门形状中代表门扇的部分。弃用该特性已弃用，不再使用，即其值为 NIL ($)。

表 7.1.3.2.D

7.1.3.2.4 形式化命题

名称	描述
ApplicableToType	IfcDoorPanelProperties 应仅在 IfcDoorType 的上下文中进行使用。
`(EXISTS(SELF\IfcPropertySetDefinition.DefinesType[1])) AND ('IFC4X3_DEV_62887e3f.IFCDOORTYPE' IN TYPEOF(SELF\IfcPropertySetDefinition.DefinesType[1]))`

表 7.1.3.2.E

7.1.3.2.5 概念用法

概念	用法	描述
IfcRoot (2)
Revision Control（版本控制）	通用用法	使用 IfcOwnerHistory 捕获所有权、历史记录和合并状态。
Software Identity（软件标识）	通用用法	IfcRoot 分配全局唯一 ID。此外，它还可为概念提供名称和描述。
点击显示 2 个隐藏的继承概念点击隐藏 2 个继承概念

表 7.1.3.2.F

7.1.3.2.6 形式化表示

ENTITY IfcDoorPanelProperties
 SUBTYPE OF (IfcPreDefinedPropertySet);
	PanelDepth : OPTIONAL IfcPositiveLengthMeasure;
	PanelOperation : IfcDoorPanelOperationEnum;
	PanelWidth : OPTIONAL IfcNormalisedRatioMeasure;
	PanelPosition : IfcDoorPanelPositionEnum;
	ShapeAspectStyle : OPTIONAL IfcShapeAspect;
 WHERE
	ApplicableToType : (EXISTS(SELF\IfcPropertySetDefinition.DefinesType[1]))
AND
('IFC4X3_DEV_62887e3f.IFCDOORTYPE' IN TYPEOF(SELF\IfcPropertySetDefinition.DefinesType[1]));
END_ENTITY;

7.1.3.2.7 参考

IfcPreDefinedPropertySet
