8.15.3.6 IfcCenterLineProfileDef（中心线轮廓定义）

8.15.3.6.1 语义定义

轮廓定义 IfcCenterLineProfileDef 定义了一个任意的二维开放、不自相交的轮廓，用于扫掠实体几何中。它通过向中心线应用恒定厚度来定义区域，生成可用于构建实体的区域。

除其他用途外，IfcCenterLineProfileDef 用于模拟冷弯型钢或铝型材（Sigma、Zeta、Omega 以及 IfcParameterizedProfileDef 子类型未涵盖的类似截面）。然而，由于 IfcCenterLineProfileDef 除了厚度外不提供形状参数，通常需要通过以下方式进一步指定轮廓定义：

• 名称
• 对文档或库的外部引用
• 轮廓属性

或它们的组合。有关轮廓外部引用的指导，请参阅 IfcProfileDef。

沿革 在 IFC2x3 中的新实体。

非形式化命题

1. Curve 应为开放曲线
2. Curve 应为非相交曲线

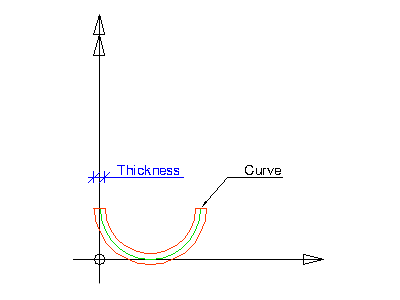

图1展示了中心线轮廓定义。Curve 在基础坐标系中定义。基础坐标系由使用该轮廓定义的扫掠曲面定义。它是以下坐标系的xy平面：

• IfcSweptSurface.Position

Curve 特性定义了一条二维开放有界曲线。Thickness 特性定义了沿曲线的恒定厚度。

8.15.3.6.2 实体继承

1. • IfcProfileDef
2. • IfcArbitraryOpenProfileDef
   • IfcArbitraryClosedProfileDef
   • IfcCompositeProfileDef
   • IfcDerivedProfileDef
   • IfcOpenCrossProfileDef
   • IfcParameterizedProfileDef
3. • IfcCenterLineProfileDef

8.15.3.6.3 特性

#	特性	类型	描述
IfcProfileDef (4)
1	ProfileType	IfcProfileTypeEnum	定义此轮廓定义应解析成的几何类型，即曲线或曲面区域。如果是曲线，轮廓应由扫掠曲面引用；如果是区域，轮廓应由扫掠实体引用。
2	ProfileName	OPTIONAL IfcLabel	轮廓的人类可读名称，例如根据标准轮廓表。如上所述，机器可读的标准轮廓名称应在 IfcExternalReference.ItemReference 中提供。
	HasExternalReference	SET [0:?] OF IfcExternalReferenceRelationship FOR RelatedResourceObjects	与轮廓关联的外部信息（例如库、分类或文档信息）的引用。
	HasProperties	SET [0:?] OF IfcProfileProperties FOR ProfileDefinition	轮廓的附加属性，例如机械属性。
IfcArbitraryOpenProfileDef (1)
3	Curve	IfcBoundedCurve	定义轮廓的开放有界曲线。
点击显示 5 个隐藏的继承特性 点击隐藏 5 个继承特性
IfcCenterLineProfileDef (1)
4	Thickness	IfcPositiveLengthMeasure	沿中心线应用的恒定厚度。

8.15.3.6.4 属性集

• Pset_ProfileMechanical
  • MassPerLength（单位长度质量）
  • CrossSectionArea（横截面面积）
  • Perimeter（周长）
  • MinimumPlateThickness（最小板厚）
  • MaximumPlateThickness（最大板厚）
  • CentreOfGravityInX（X轴重心）
  • CentreOfGravityInY（Y轴重心）
  • ShearCentreZ（Z向剪切中心）
  • ShearCentreY（Y向剪切中心）
  • MomentOfInertiaY（Y轴惯性矩）
  • MomentOfInertiaZ（Z轴惯性矩）
  • MomentOfInertiaYZ（YZ轴惯性矩）
  • TorsionalConstantX（X轴扭转常数）
  • WarpingConstant（翘曲常数）
  • ShearDeformationAreaZ（Z向剪切变形面积）
  • ShearDeformationAreaY（Y向剪切变形面积）
  • MaximumSectionModulusY（最大Y向截面模量）
  • MinimumSectionModulusY（最小Y向截面模量）
  • MaximumSectionModulusZ（最大Z向截面模量）
  • MinimumSectionModulusZ（最小Z向截面模量）
  • TorsionalSectionModulus（扭转截面模量）
  • ShearAreaZ（Z向剪切面积）
  • ShearAreaY（Y向剪切面积）
  • PlasticShapeFactorY（塑性形状系数Y）
  • PlasticShapeFactorZ（塑性形状系数Z）

8.15.3.6.5 概念用法

概念	用法	描述
IfcProfileDef (1)
Property Sets for Profiles（剖面属性集）	通用用法	此概念可应用于以下资源 Pset_ProfileMechanical
点击显示 1 个隐藏的继承概念 点击隐藏 1 个继承概念

8.15.3.6.6 形式化表示

ENTITY IfcCenterLineProfileDef
 SUBTYPE OF (IfcArbitraryOpenProfileDef);
	Thickness : IfcPositiveLengthMeasure;
END_ENTITY;

8.15.3.6.7 参考

• IfcArbitraryOpenProfileDef
