8.15.3.3 IfcArbitraryProfileDefWithVoids（带空隙任意轮廓定义）

8.15.3.3.1 语义定义

IfcArbitraryProfileDefWithVoids 定义了一个带孔的任意闭合二维轮廓。它由外部边界和内部边界组成。IfcArbitraryProfileDefWithVoids 的常见用途是作为创建扫描曲面或扫描实体的横截面。

沿革 在 IFC2x 中的新实体。

非形式化命题

1. 外部曲线和所有内部曲线应为闭合曲线。
2. 外部曲线应包围所有内部曲线。
3. 任何内部曲线不应与外部曲线或其他内部曲线相交。即，考虑到几何表示上下文的几何精度因子，轮廓定义中的任意两条曲线不应有共同点或共同段。换句话说，曲线既不能交叉也不能相互接触。
4. 任何内部曲线不应包围另一条内部曲线。

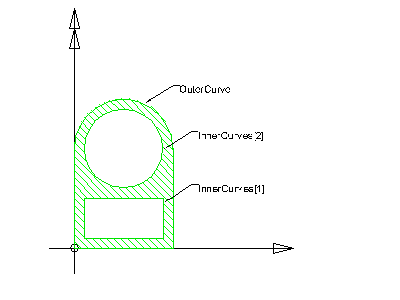

图 8.15.3.3.A 展示了带空隙的任意闭合轮廓定义。在超类型 IfcArbitraryClosedProfileDef 中定义的 OuterCurve 和内部曲线在同一基础坐标系中定义。共同的基础坐标系由使用该轮廓定义的扫描面积实体定义。它是以下项的 xy 平面：

• IfcSweptAreaSolid.Position

或在分段脊线的情况下，是 IfcSectionedSpine.CrossSectionPositions 每个列表成员的 xy 平面。OuterCurve 特性定义了一条二维闭合有界曲线，InnerCurves 定义了一组二维闭合有界曲线。

8.15.3.3.2 实体继承

1. • IfcProfileDef
2. • IfcArbitraryClosedProfileDef
   • IfcArbitraryOpenProfileDef
   • IfcCompositeProfileDef
   • IfcDerivedProfileDef
   • IfcOpenCrossProfileDef
   • IfcParameterizedProfileDef
3. • IfcArbitraryProfileDefWithVoids

8.15.3.3.3 特性

8.15.3.3.4 形式化命题

SELF\IfcProfileDef.ProfileType = AREA

SIZEOF(QUERY(temp <* InnerCurves | temp.Dim <> 2)) = 0

SIZEOF(QUERY(temp <* InnerCurves | 'IFC4X3_DEV_62887e3f.IFCLINE' IN TYPEOF(temp))) = 0

8.15.3.3.5 属性集

• Pset_ProfileArbitraryDoubleT
  • OverallWidth（总宽度）
  • LeftFlangeWidth（左侧法兰宽度）
  • RightFlangeWidth（右翼缘宽度）
  • OverallDepth（总深度）
  • FlangeDepth（法兰深度）
  • FlangeDraft（法兰拔模）
  • FlangeChamfer（法兰倒角）
  • FlangeBaseFillet（法兰根部圆角）
  • FlangeTopFillet（法兰顶部圆角）
  • StemBaseWidth（阀杆底部宽度）
  • StemTopWidth（阀杆顶部宽度）
  • StemBaseChamfer（阀杆底部倒角）
  • StemTopChamfer（阀杆顶部倒角）
  • StemBaseFillet（阀杆底部圆角）
  • StemTopFillet（阀杆顶部圆角）
• Pset_ProfileArbitraryHollowCore
  • OverallWidth（总宽度）
  • OverallDepth（总深度）
  • EdgeDraft（边缘拔模）
  • DraftBaseOffset（基准偏移量）
  • DraftSideOffset（侧向偏移量）
  • BaseChamfer（基准倒角）
  • KeyDepth（键深度）
  • KeyHeight（键高度）
  • KeyOffset（键偏移）
  • BottomCover（底部覆盖）
  • CoreSpacing（核心间距）
  • CoreBaseHeight（核心基准高度）
  • CoreMiddleHeight（核心中间高度）
  • CoreTopHeight（核心顶部高度）
  • CoreBaseWidth（核心基准宽度）
  • CoreTopWidth（核心顶部宽度）
  • CenterCoreSpacing（中心核心间距）
  • CenterCoreBaseHeight（中心核心基础高度）
  • CenterCoreMiddleHeight（中心核心中间高度）
  • CenterCoreTopHeight（中心核心顶部高度）
  • CenterCoreBaseWidth（中心核心基础宽度）
  • CenterCoreTopWidth（中心核心顶部宽度）
  • NumberOfCores（核心数量）
• Pset_ProfileMechanical
  • MassPerLength（单位长度质量）
  • CrossSectionArea（横截面面积）
  • Perimeter（周长）
  • MinimumPlateThickness（最小板厚）
  • MaximumPlateThickness（最大板厚）
  • CentreOfGravityInX（X轴重心）
  • CentreOfGravityInY（Y轴重心）
  • ShearCentreZ（Z向剪切中心）
  • ShearCentreY（Y向剪切中心）
  • MomentOfInertiaY（Y轴惯性矩）
  • MomentOfInertiaZ（Z轴惯性矩）
  • MomentOfInertiaYZ（YZ轴惯性矩）
  • TorsionalConstantX（X轴扭转常数）
  • WarpingConstant（翘曲常数）
  • ShearDeformationAreaZ（Z向剪切变形面积）
  • ShearDeformationAreaY（Y向剪切变形面积）
  • MaximumSectionModulusY（最大Y向截面模量）
  • MinimumSectionModulusY（最小Y向截面模量）
  • MaximumSectionModulusZ（最大Z向截面模量）
  • MinimumSectionModulusZ（最小Z向截面模量）
  • TorsionalSectionModulus（扭转截面模量）
  • ShearAreaZ（Z向剪切面积）
  • ShearAreaY（Y向剪切面积）
  • PlasticShapeFactorY（塑性形状系数Y）
  • PlasticShapeFactorZ（塑性形状系数Z）

8.15.3.3.6 概念用法

8.15.3.3.7 形式化表示

ENTITY IfcArbitraryProfileDefWithVoids
 SUBTYPE OF (IfcArbitraryClosedProfileDef);
	InnerCurves : SET [1:?] OF IfcCurve;
 WHERE
	WR1 : SELF\IfcProfileDef.ProfileType = AREA;
	WR2 : SIZEOF(QUERY(temp <* InnerCurves | temp.Dim <> 2)) = 0;
	WR3 : SIZEOF(QUERY(temp <* InnerCurves | 'IFC4X3_DEV_62887e3f.IFCLINE' IN TYPEOF(temp))) = 0;
END_ENTITY;

8.15.3.3.8 参考

• IfcArbitraryClosedProfileDef
