8.12.3.10 IfcDraughtingPreDefinedCurveFont（制图预定义曲线字体）

8.12.3.10.1 语义定义

制图预定义曲线字体类型通过名称定义了一系列广泛使用的制图曲线字体。

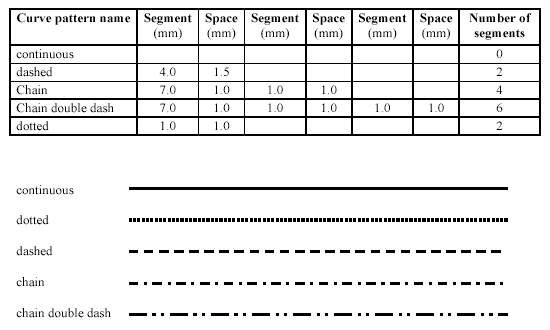

图1展示了预定义曲线字体。

沿革 IFC2x2 版本中新增的实体。

8.12.3.10.2 实体继承

8.12.3.10.3 特性

#	特性	类型	描述
IfcPreDefinedItem (1)
1	Name	IfcLabel	用于标识预定义项的字符串。该字符串的允许值在子类型级别声明。

表 8.12.3.10.B

8.12.3.10.4 形式化命题

名称	描述
PreDefinedCurveFontNames	IfcDraughtingPreDefinedCurveFont 的名称应为 'continuous'、'chain'、'chain double dash'、'dashed'、'dotted' 或 'by layer'。
`SELF\IfcPredefinedItem.Name IN ['continuous', 'chain', 'chain double dash', 'dashed', 'dotted', 'by layer']`

表 8.12.3.10.C

8.12.3.10.5 形式化表示

ENTITY IfcDraughtingPreDefinedCurveFont
 SUBTYPE OF (IfcPreDefinedCurveFont);
 WHERE
	PreDefinedCurveFontNames : SELF\IfcPredefinedItem.Name IN
       ['continuous',
        'chain',
        'chain double dash',
        'dashed',
        'dotted',
        'by layer'];
END_ENTITY;

8.12.3.10.6 参考

IfcPreDefinedCurveFont
