7.1.2.4.1 语义定义
此枚举定义了描述窗扇如何操作的基本方式，如图 7.1.2.4.A 所示。

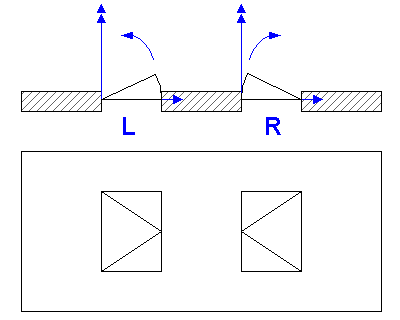

窗扇的开启方向由 IfcWindow 的局部坐标系给出。正 y 轴确定方向，如图 7.1.2.4.A 所示。
注释：
- 图示从外部（正 Y 轴方向）观察。
- 图示（符号表示）取决于国家建筑规范。
- 这些图示仅为说明目的。
图 7.1.2.4.A — 窗扇方向
沿革 IFC2.0 新增枚举。
7.1.2.4.2 类型值
| 类型 |
描述 |
BOTTOMHUNG（下悬） |
下悬。  图 7.1.2.4.B
|
FIXEDCASEMENT（固定扇） |
固定扇。  图 7.1.2.4.C
|
OTHEROPERATION（其他操作） |
其他操作。
|
PIVOTHORIZONTAL（水平中悬） |
水平旋转的窗扇（铰链在中间）。  图 7.1.2.4.D
|
PIVOTVERTICAL（垂直中悬） |
垂直旋转的窗扇（铰链在中间）。  图 7.1.2.4.E
|
REMOVABLECASEMENT（可拆卸扇） |
可拆卸窗扇。  图 7.1.2.4.F
|
SIDEHUNGLEFTHAND（左平开） |
从外部看，向左开启的窗扇。  图 7.1.2.4.G
|
SIDEHUNGRIGHTHAND（右平开） |
从外部看，向右开启的窗扇。  图 7.1.2.4.H
|
SLIDINGHORIZONTAL（水平推拉） |
水平推拉的窗扇。  图 7.1.2.4.I
|
SLIDINGVERTICAL（垂直推拉） |
垂直推拉的窗扇。  图 7.1.2.4.J
|
TILTANDTURNLEFTHAND（左平开下悬） |
左平开下悬：向左开启且底部铰接的窗扇。  图 7.1.2.4.K
|
TILTANDTURNRIGHTHAND（右平开下悬） |
右平开下悬：向右开启且底部铰接的窗扇。  图 7.1.2.4.L
|
TOPHUNG（上悬） |
上悬。  图 7.1.2.4.M
|
NOTDEFINED（未定义） |
未定义。
|
表 7.1.2.4.N
7.1.2.4.3 形式化表示
TYPE IfcWindowPanelOperationEnum = ENUMERATION OF
(BOTTOMHUNG
,FIXEDCASEMENT
,OTHEROPERATION
,PIVOTHORIZONTAL
,PIVOTVERTICAL
,REMOVABLECASEMENT
,SIDEHUNGLEFTHAND
,SIDEHUNGRIGHTHAND
,SLIDINGHORIZONTAL
,SLIDINGVERTICAL
,TILTANDTURNLEFTHAND
,TILTANDTURNRIGHTHAND
,TOPHUNG
,NOTDEFINED);
END_TYPE;
7.1.2.4.4 参考
