7.8.2.2 IfcRailwayPartTypeEnum（铁路组成部分类型枚举）
7.8.2.2.1 语义定义
IfcRailwayPartTypeEnum 定义了可指定的铁路部件的不同类型的范围。
铁路线路在空间上可在竖向、纵向和横向上划分为若干部分，不存在统一划分方式，具体取决于用例。 IfcRailwayPart 可用于空间划分线路，具体包括下列部分。
- Track（轨道），可进一步细分为：
- Plain tracks（普通轨道），
- Turnout tracks（道岔轨道），
- Dilatation tracks（伸缩调节器轨道），
- 或其他轨道部分。
- Line-side（轨旁），可进一步细分为：
- Line-side parts（轨旁部分）。
- Substructure（轨下基础）（用于构筑地面）。
- Above-track（轨道上方）。
有关详细信息，请参阅枚举类型的描述。以下是一些关于如何使用 IfcRailwayPart 来空间组织铁路线路的建议。
竖向组织

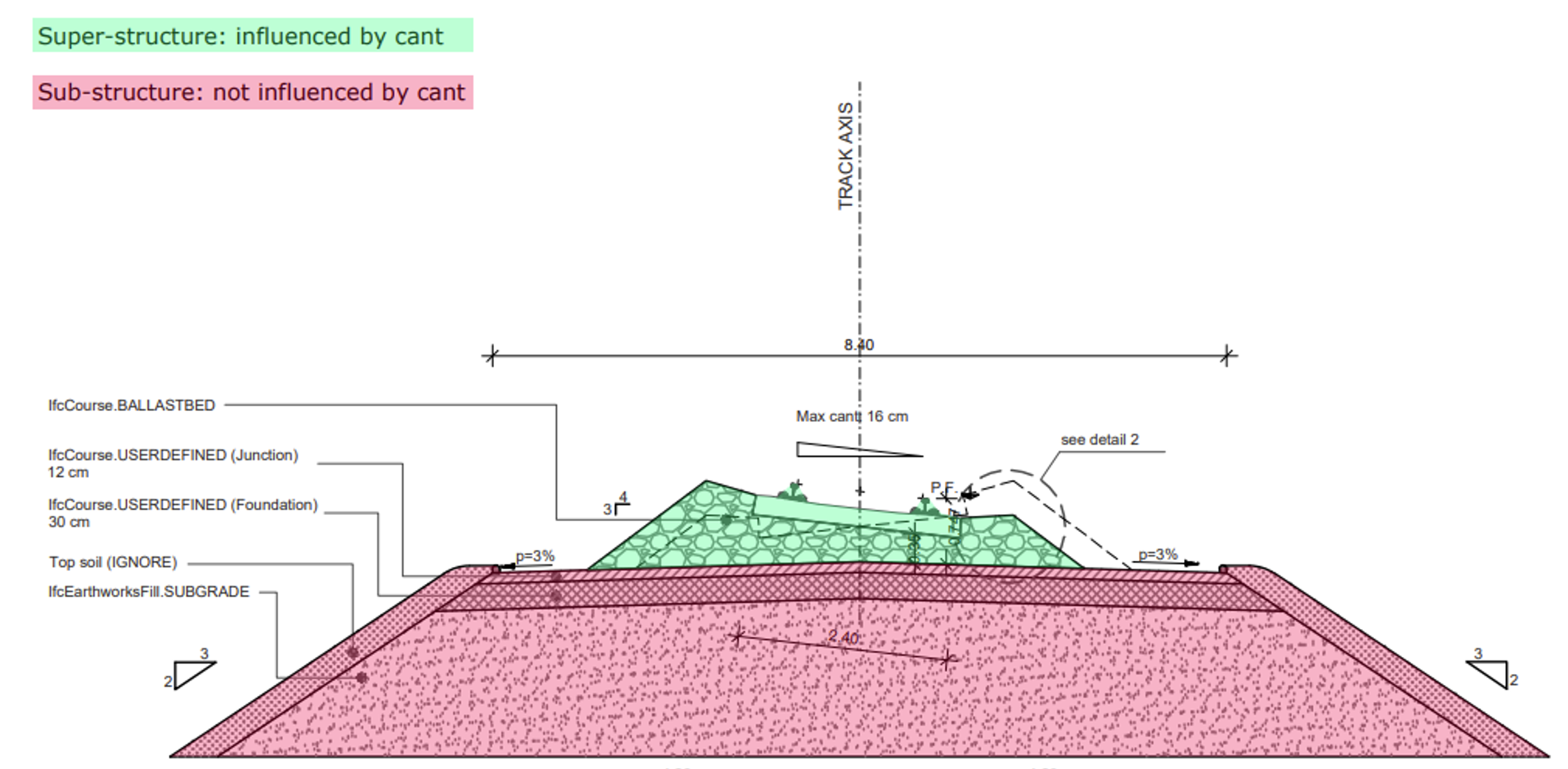

详细竖向组织 如果用例需要，SUBSTRUCTURE 部分可包含 IfcCourse 或 IfcEarthworksFill 等构件，以区分不同的轨下基础层。图 7.8.2.2.B 展示了一个示例。
纵向组织
轨道也可根据其特性进行纵向组织：
- PLAINTRACK 用于普通线路轨道，
- TURNOUTTRACK 用于道岔区域。

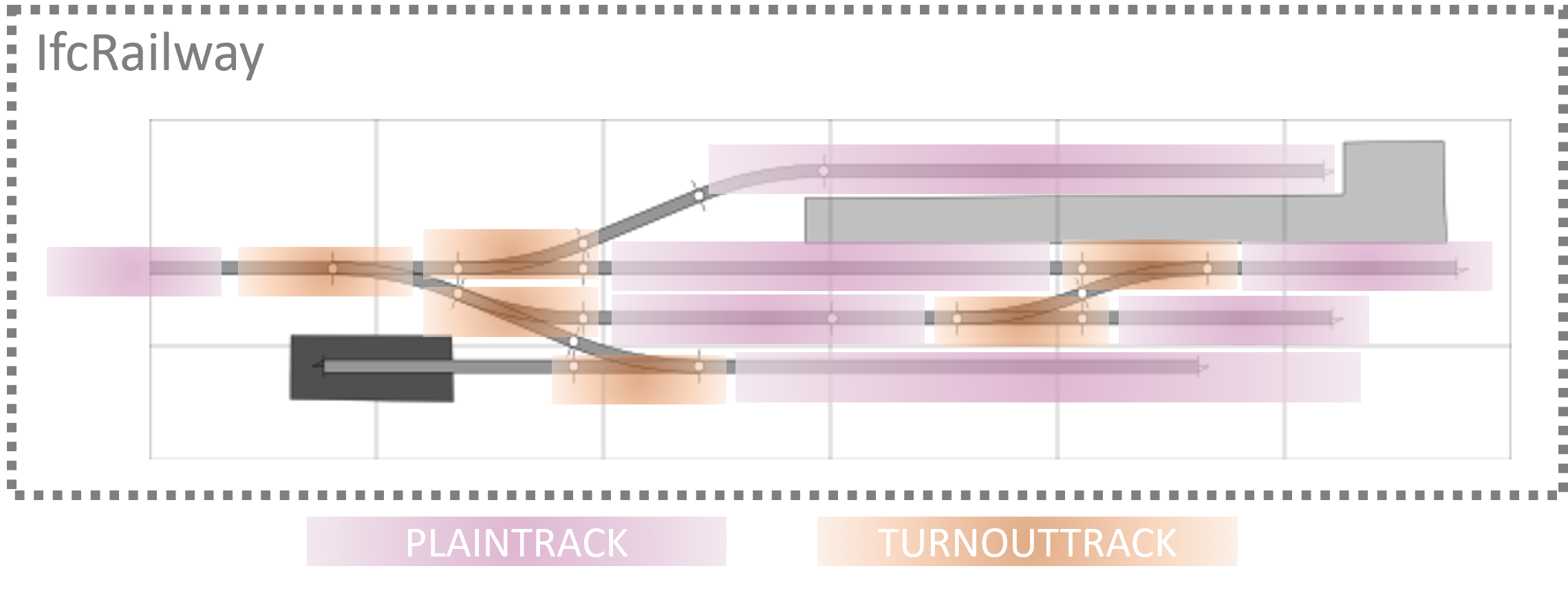

如图 7.8.2.2.C 所示。图中未包含的其他部分还可包括：
- DILATATIONTRACK：用于伸缩调节器轨排区域，
- TRACKPART：用于轨道的通用目的纵向组织。

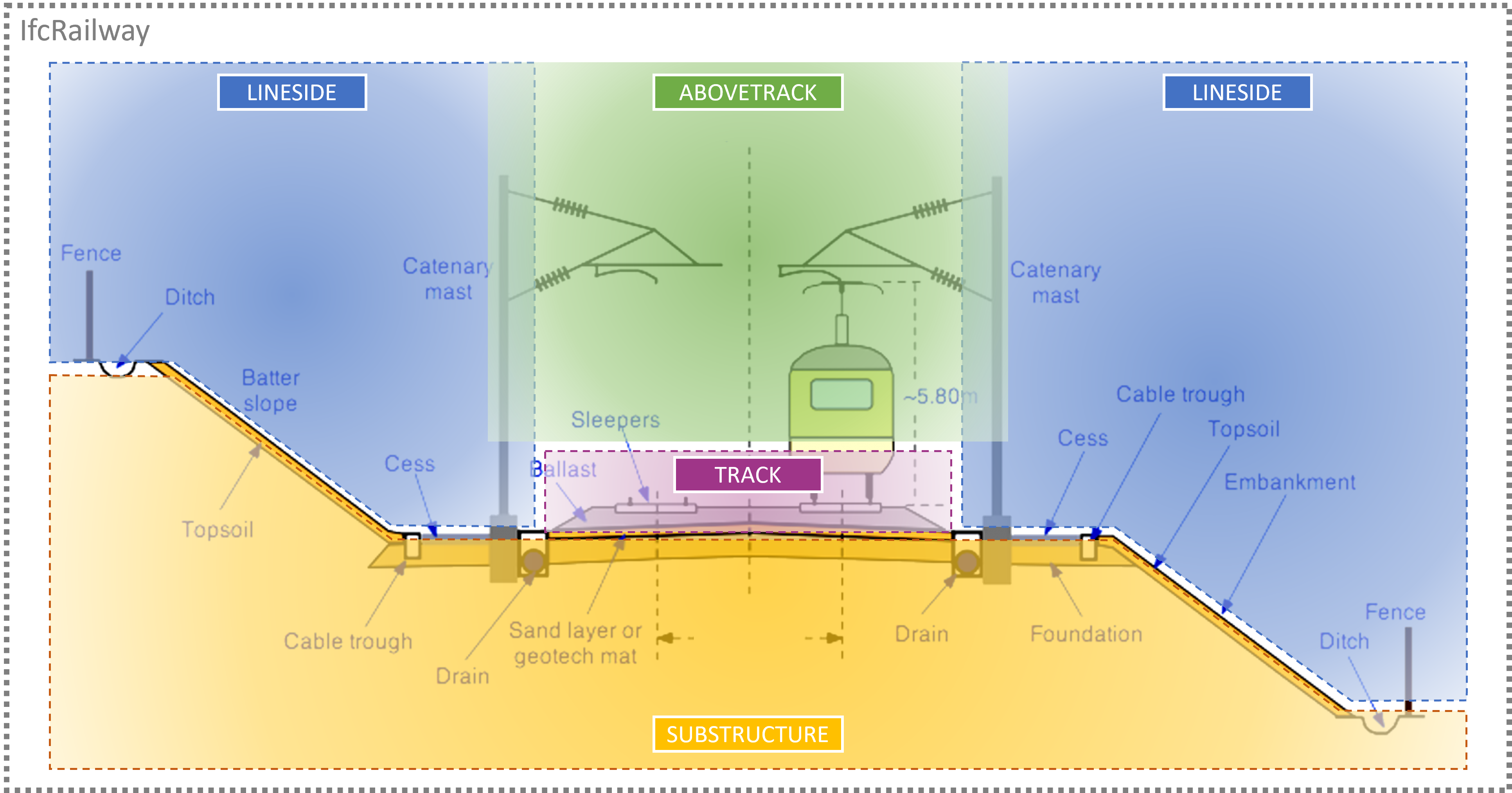

混合组织 特性 IfcFacilityPart.UsageType 允许使用多种准则来空间组织相同的数据集。例如，如图 7.8.2.2.A 所示的通用竖向组织，以及如图 7.8.2.2.C 所示的仅针对轨道的进一步纵向组织。
7.8.2.2.2 类型值
| 类型 | 描述 |
|---|---|
ABOVETRACK（轨道上方部分） |
轨道上方部分是包含轨道上方构件的空间结构构件，例如接触网导线和悬挂系统。 |
DILATIONTRACK（伸缩调节器轨道） |
无描述 |
LINESIDE（轨旁） |
包含铁路构件、但不在轨道内或轨道之上的空间结构构件，因而属于轨旁。 |
LINESIDEPART（轨旁部分） |
用于进一步划分轨旁部分的。它可用于将轨旁部分划分为更易于管理的区域，以满足工程需求。 |
PLAINTRACK（普通轨道） |
普通轨道是用于进一步划分轨道的空间结构构件，不包含道岔轨排或伸缩调节器轨排。 |
SUBSTRUCTURE（轨下基础） |
轨下基础是包含轨道下方构件的空间结构构件，例如土工平台、整备路基和路堤，可能位于完成地面以上或以下。 |
TRACK（轨道） |
包含轨道相关构件的空间结构构件，例如钢轨和轨枕。 |
TRACKPART（轨道部分） |
轨道部分是用于进一步划分轨道的空间结构构件，适用于不属于普通轨道、道岔轨道或伸缩调节器轨道的其他用途。 |
TURNOUTTRACK（道岔轨道） |
道岔轨道是用于进一步划分轨道的空间结构构件，包含道岔，但不包含普通轨道或伸缩调节器轨排。 |
USERDEFINED（用户定义） |
用户定义类型 |
NOTDEFINED（未定义） |
未定义类型。 |
7.8.2.2.3 形式化表示
TYPE IfcRailwayPartTypeEnum = ENUMERATION OF
(ABOVETRACK
,DILATIONTRACK
,LINESIDE
,LINESIDEPART
,PLAINTRACK
,SUBSTRUCTURE
,TRACK
,TRACKPART
,TURNOUTTRACK
,USERDEFINED
,NOTDEFINED);
END_TYPE;
